Jak naše Mikrosítové Bubnové filtry pomohly s recirkulací odpadní vody v papírně a tím výrazně snížily provozní náklady papírny

V papírně Metsä Tissue v Německu jsme realizovali dvoustupňovou filtraci po vakuovém diskovém filtru čistícím provozní vody z papírenského stroje. Odpadní voda je následně filtrována pomocí soustavy našich Mikrosítových Bubnových filtrů a použita zpět do výrobního procesu papírny. Tím šetří značné provozní náklady a šetří zdroje pitné vody.

Typ: 4FBO a 5FBO

Množství: 2 + 1 ks

Qprojekt: 28,5 l/s a 16,5 l/s

Filtrační tkanina: 30 μm a 20 μm

NLnátok: 80 mg/l a <30 mg/l

NLodtok: <30 mg/l a <15 mg/l

Umístění: Recirkulace vod v papírně

Řešení a výhody

Vakuový diskový filtr se dříve používal v papírenských recirkulačních systémech čištění vody namísto DAF. Má ovšem tu nevýhodu, že na jeho odtoku jsou zbytky papírenských vláken rozbity na velmi malé částice, které ztěžují klasickou filtraci.

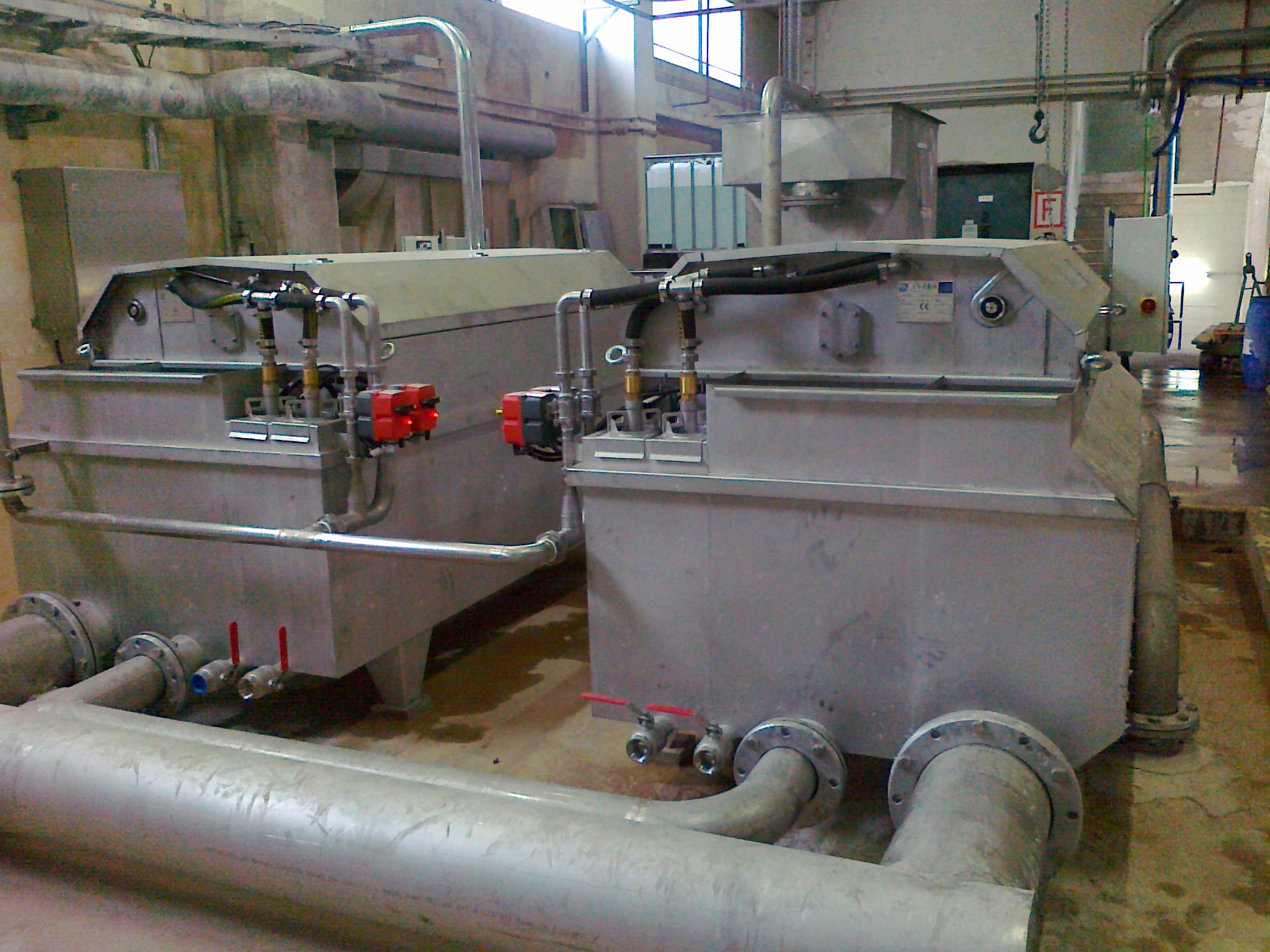

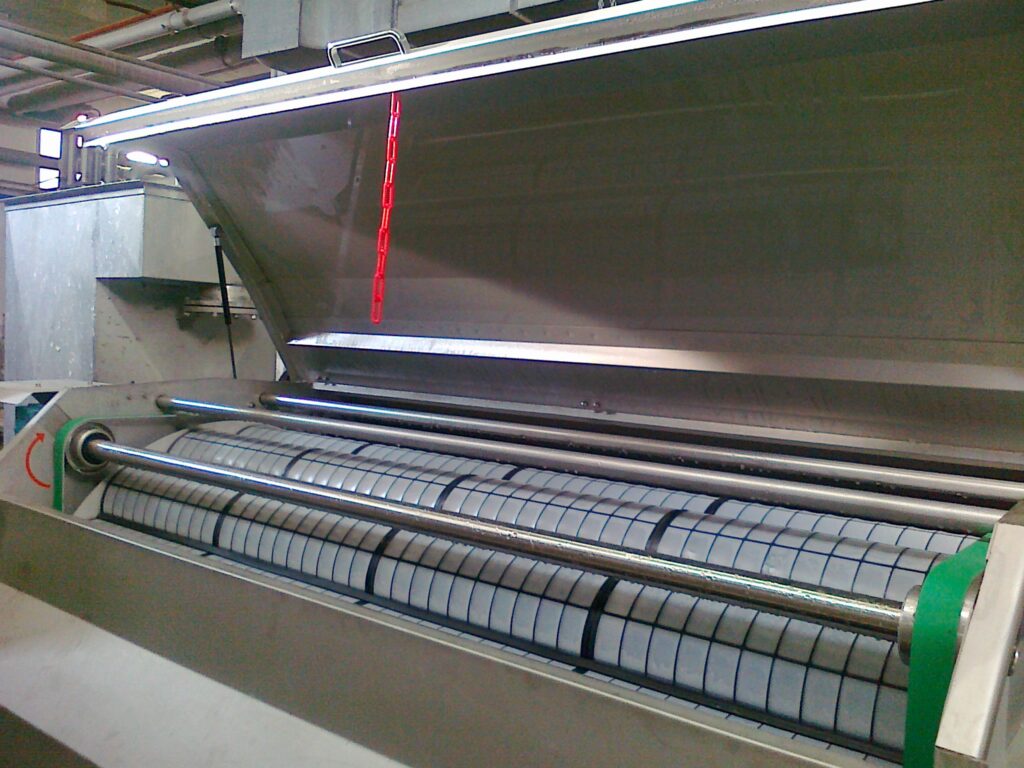

V prvním kroku byly instalovány 2 ks našich Mikrosítových Bubnových filtrů 4FBO s 30 mkm tkaninou. Tím bylo dosaženo takové kvality odtoku, kdy mohla být voda použita zpět na ostřikové trysky papírenského stroje.

V druhém kroku bylo přistoupeno k instalaci Mikrosítového Bubnového filtru 5FBO, který filtruje část odtoku ze dvou filtrů 4FBO. Je vybaven 20 mkm tkaninou a dosahuje výstupní kvality vody tak, aby byla následně použita pro těsnění a chlazení vakuových čerpadel.

Právě díky zachování původního stupně čištění v podobě vakuového diskové filtru, se jednalo o atypickou a náročnou aplikaci oproti klasickým řešením používajícím DAF v kombinaci s Mikrosítovými Bubnovými filtry. Celé realizaci předcházela série filtračních testů přímo na místě v provozu papírny.

Díky svému technickému řešení a celkovému přínosu v šetření provozních vod se jedná o aplikaci s velmi rychlým návratem investic. Po započtení provozních nákladů filtrů byla jejich návratnost do 0,5 roku.
