Multifunkční zařízení – MZ

Multifunkční zařízení pro komunální a průmyslové aplikace

předčištění OV na ČOV
předčištění OV z fekálních stanic
předčištění OV z průmyslu

Kombinované předčištění se skládá z lapání písku a těžkých podílů, Prutových česlí a volitelně z aerace s lapáním a odebíráním tuků.

Multifukční zařízení IN-EKO TEAM je oproti konkurenčním zařízením kompaktnější a lze ho tudíž použít i do projektů, které jsou limitovány prostorem. Tím snižují realizační náklady.

Aplikace

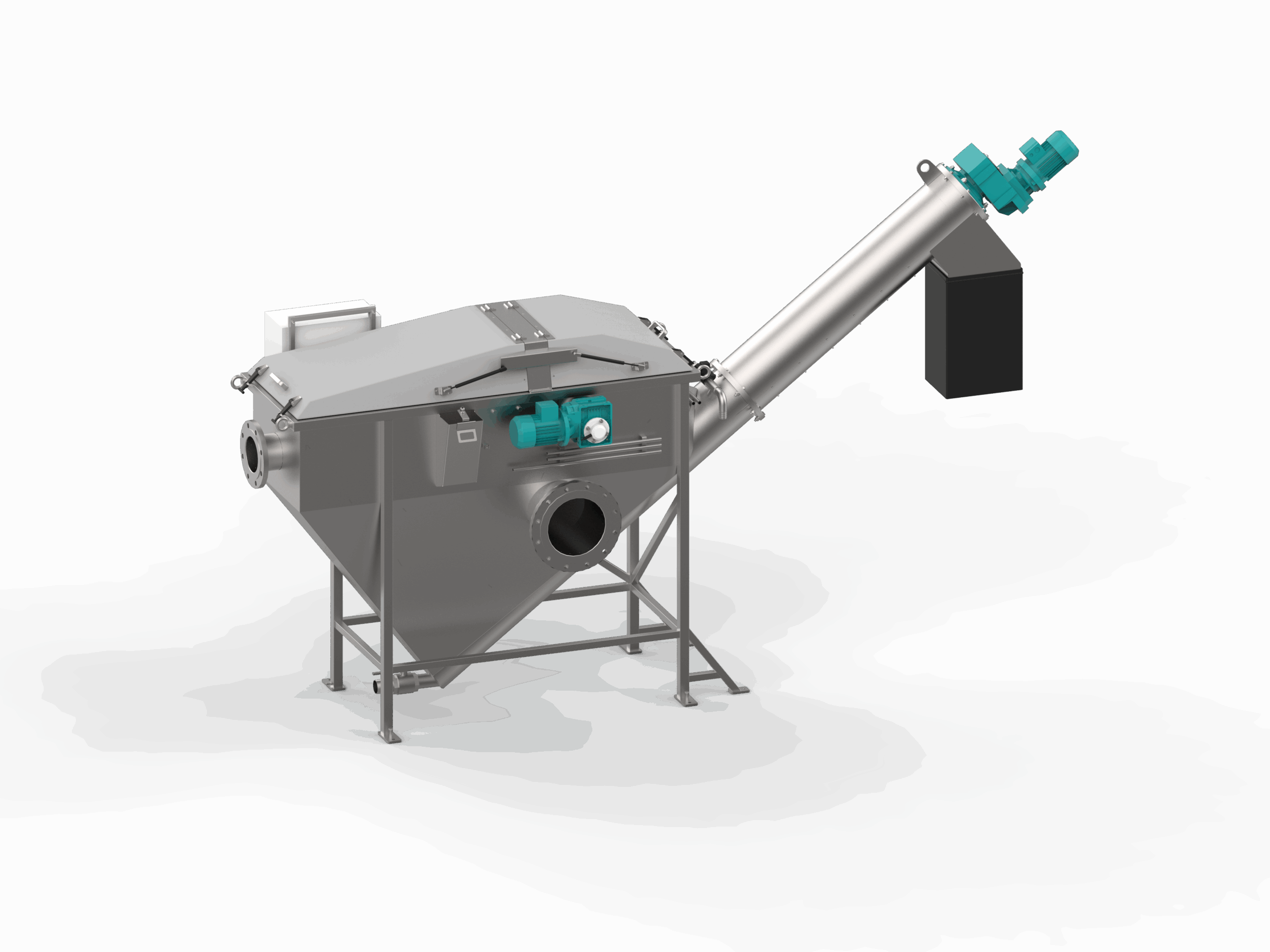

MZ_I

Zařízení s jedním vynašečem společným pro shrabky a sedimenty s pískem. Ekonomicky i prostorově výhodná varianta.

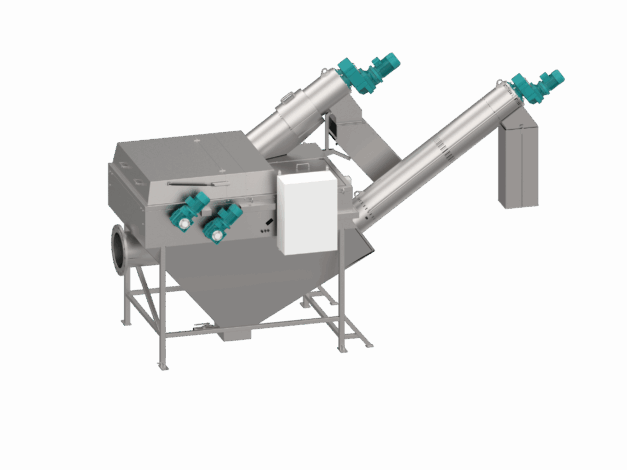

MZ_II

Zařízení se dvěma vynášecími šneky. Jedním pro shrabky, druhým pro zachycené sedimenty s pískem. Sofistikovanější a oproti MZ_I prostorově více náročnější varianta s možností vybavení aerací a lapáním tuků.

Výhody řešení IN-EKO TEAM

malé zástavbové rozměry
integrovaný havarijní obtok česlí
vysoká účinnost
konstrukce česlí u MZ_I i MZ_II prodlužuje životnost vymetacích kartáčů, což představuje velkou úsporu nákladů na spotřební materiál
možnost modifikací dle konkrétního projektu
patentované Prutové česle jsou ideální pro odstranění problematických netkaných textilií
integruje různé funkce konvenčního mechanického stupně čištění (5v1)
možnost čerpaného i gravitačního nátoku
aerace s lapáním tuků u MZ_II
vzdálený monitoring – Industry 4.0

Česle pro MZ_I a MZ_II

Funkčním prvkem těchto dvou variant Multifunkčních zařízení jsou patentované a velmi oblíbené Česle kruhové prutové, které zajišťují vysokou průtočnost při zachování malých zástavbových rozměrů, snadném čištění a rezistenci k ucpávání, zejména vláknitými materiály, a bezproblémovým odstraněním netkaných textílií.

Konstrukce Multifunkčního zařízení

Obě varianty přináší díky své konstrukci oproti konvenčním systémům integrovaný obtok česlí, dále úsporu místa a výšky.

Speciální systém česlic

Design Prutových česlí umožňuje jejich jednoduché, efektivní a rychlé očištění. Díky tomu se významně prodlužuje životnost vymetacích kartáčů a snižuje se energetická náročnost provozu.

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

Udržitelnost jako základ

Od návrhu až po provoz jsou naše technologie navrženy tak, aby šetřily zdroje, energii i prostor. Nejde o módní trend – udržitelnost je přirozenou součástí každého zařízení, které vyvíjíme.

Naším cílem je zajistit čistou vodu pro budoucí generace.

Technology hub

Proč IN-EKO TEAM?

IN-EKO TEAM je česká technologická společnost s vlastním vývojovým a výzkumným oddělením, a také vlastní výrobou. Navrhujeme, vyrábíme a dodáváme špičková zařízení pro čištění odpadních vod – od komunálních čistíren odpadních vod, přes průmyslové provozy až po akvakulturu.

Naše zařízení jsou vyráběna z vysoce kvalitní nerezové oceli a jsou instalována ve více než 80 zemích světa. Díky dlouholetému know-how, patentovaným řešením a preciznímu zpracování nabízíme partnerům jistotu v podobě efektivního zařízení s dlouhou životností, a také následnou servisní a obchodní podporu.

Jsme pro Vás partnerem od prvotního návrhu, přes uvedení do provozu až po následné servisní prohlídky.

O nás

Komunální ČOV

Průmyslové provozy

Jak Multifunkční zařízení funguje?

Typ MZ_I je určen pro čistírny, kde je ekonomicky nevýhodné separovat shrabky a štěrk s pískem do samostatných kontejnerů.

Odpadní voda natéká do zadní části nádrže, kde je vhodným tvarováním nátoku rozvedena do celé šířky nádrže. Při průtoku odpadní vody nádrží dochází k sedimentaci štěrku a písku.

Odpadní voda zbavena těžkých podílů proudí přes jemné česle a gravitačně odtéká. Shrabky zachycené na česlích jsou vymetány a gravitačně padají do prostoru za česlemi, kde jsou promývány užitkovou vodou. Zachycené hrubé nečistoty (štěrk, písek a shrabky) jsou společně dopravovány šroubovým dopravníkem do výsypky zařízení, odkud padají do připraveného kontejneru či popelnice.

Zařízení pro odvodnění shrabků je umístěno na plášti (tubusu) šroubového dopravníku. Zde dojde ke stlačení vynášeného materiálu. Uvolněná voda odchází přes otvory v plášti dopravníku a po vnitřní straně krytu odtéká zpět do zařízení. Kryt odvodňovací části je vybaven tryskami, které v naprogramovaném intervalu ostřikují vnitřní prostor krytu a zabraňují zacpání krytu a vratné hadice. Zařízení je vybaveno integrovaným obtokem jemných česlí, který zajistí, v případě výpadku proudu nebo poruchy na jemných česlích, průchodnost zařízení. Lapání písku a štěrku je zajištěno i v případě průtoku integrovaným obtokem.

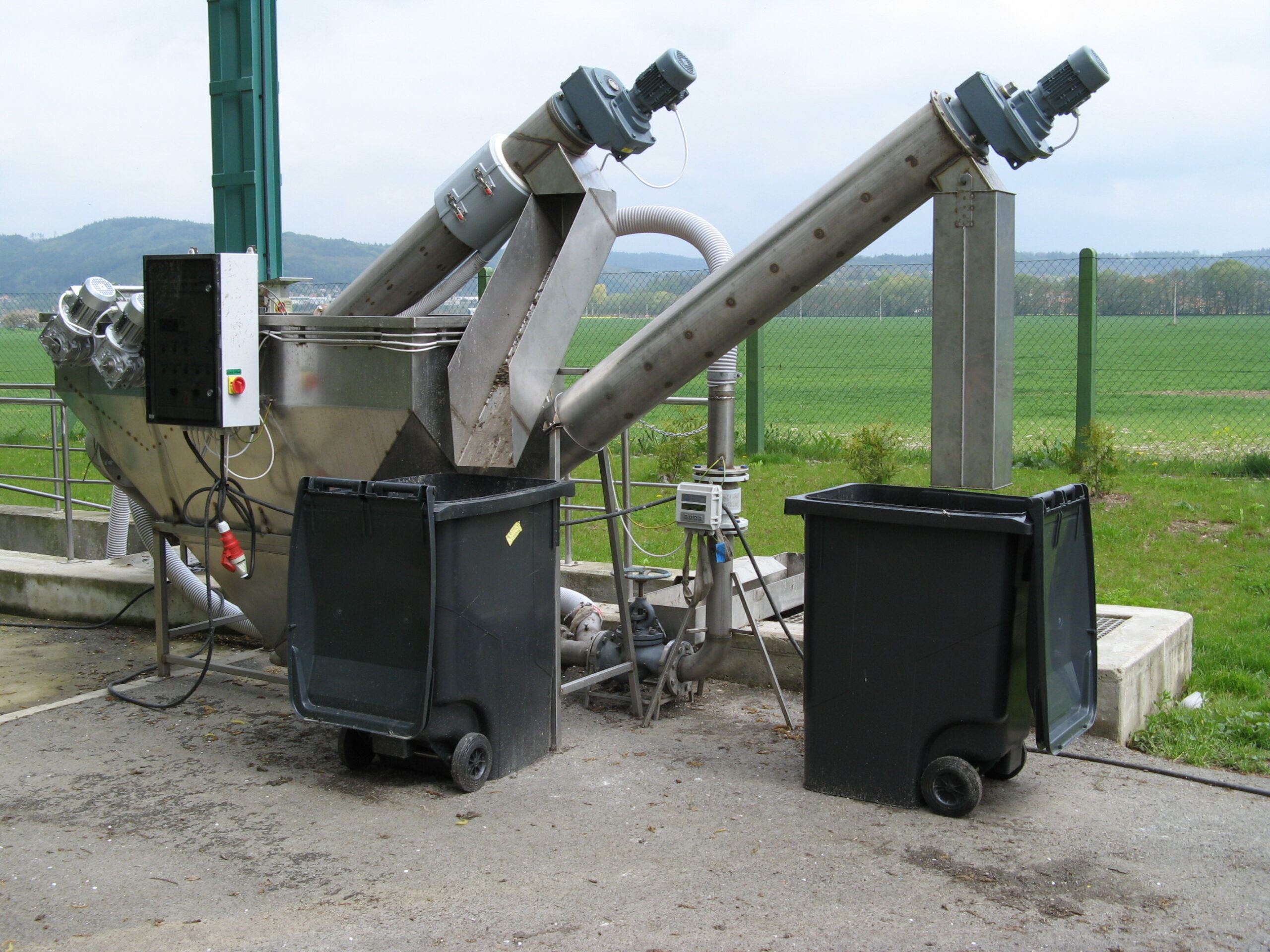

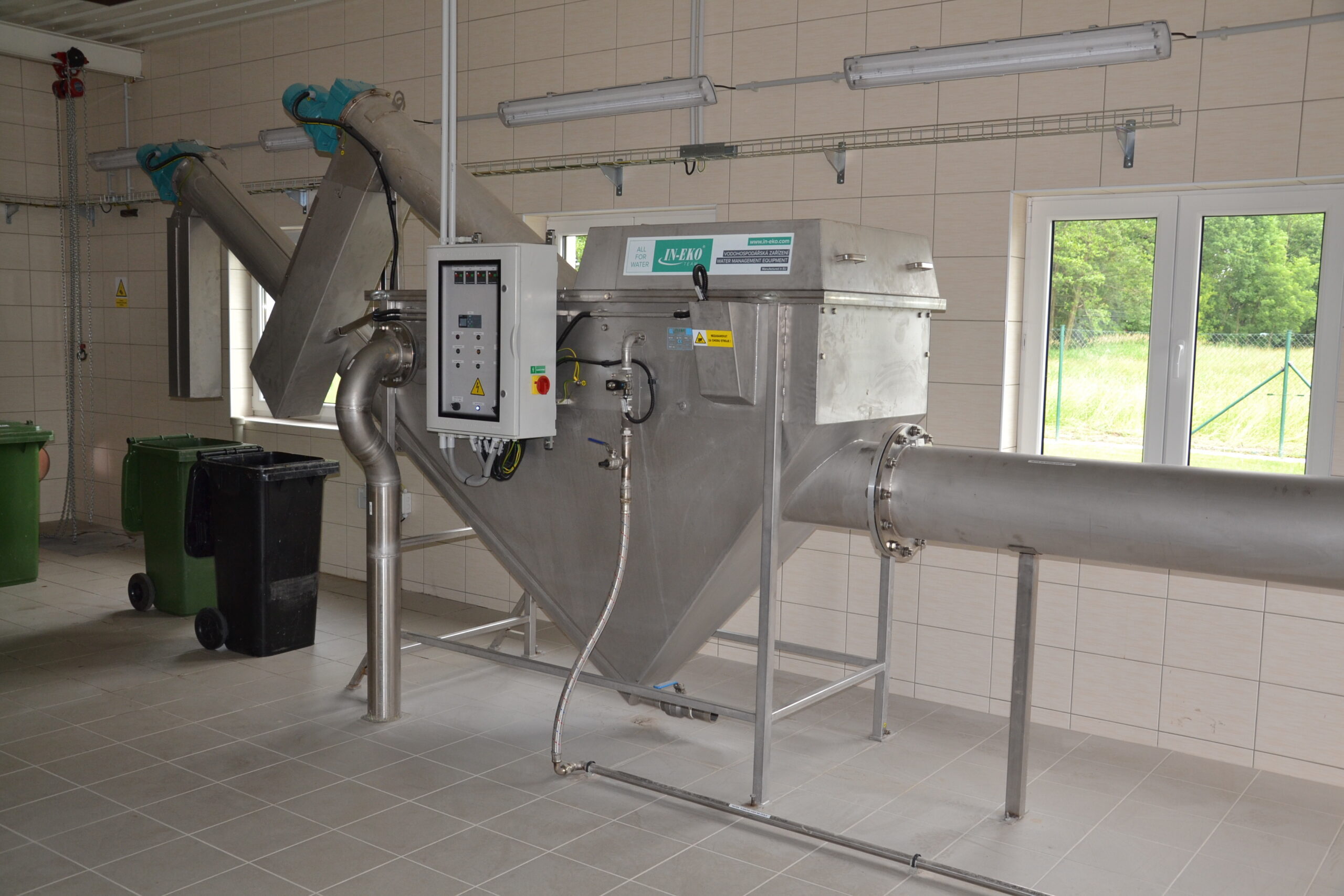

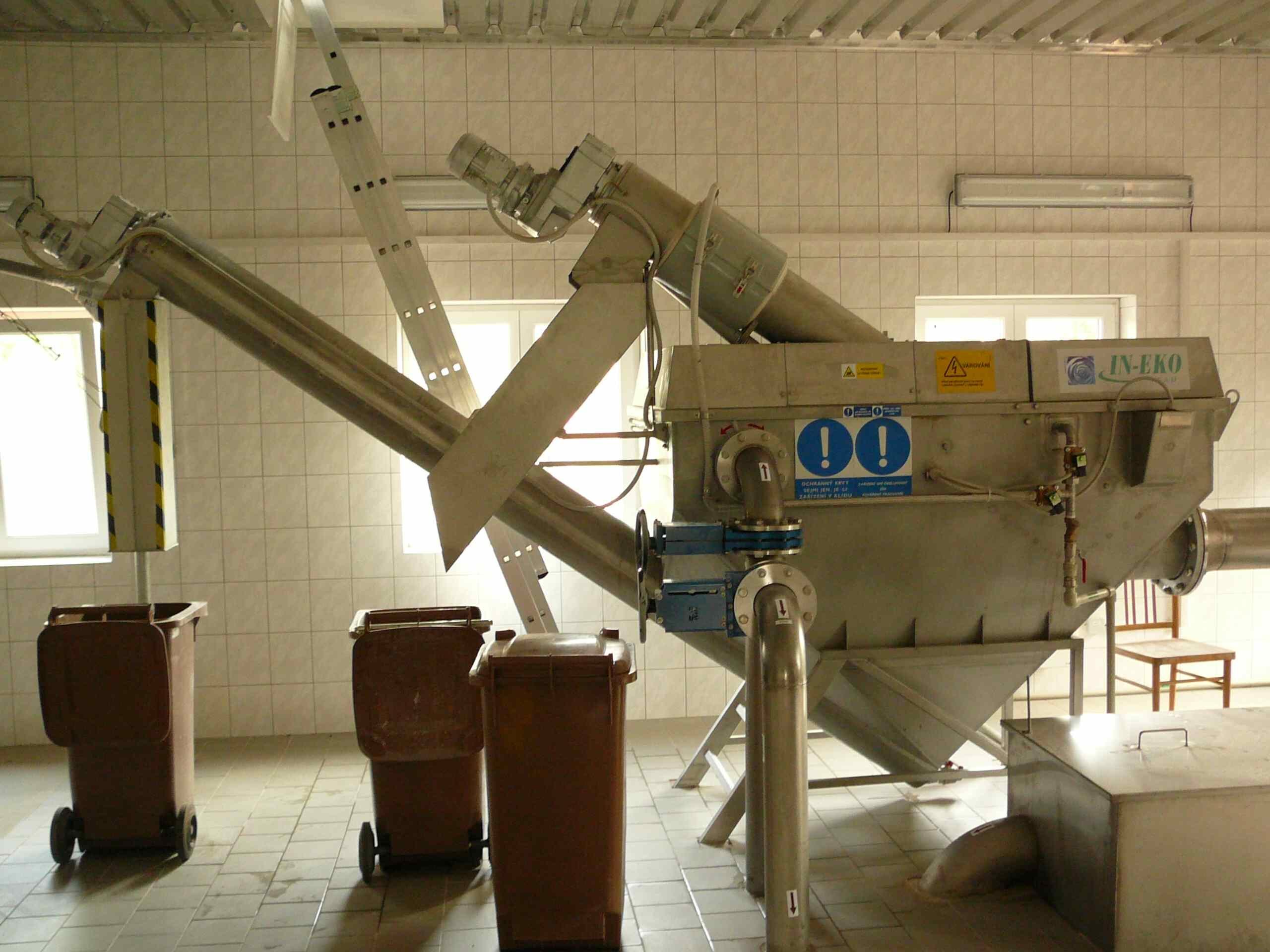

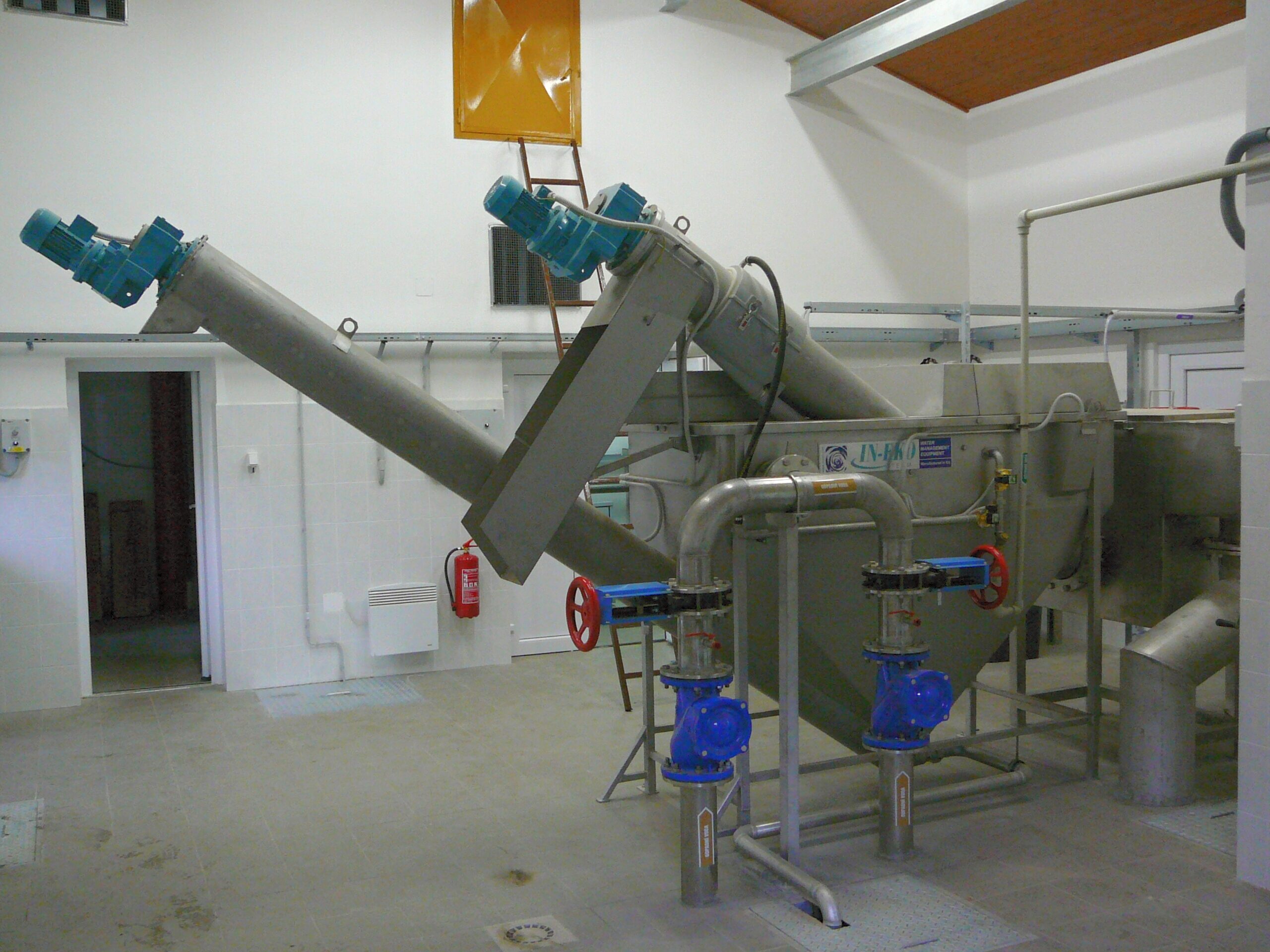

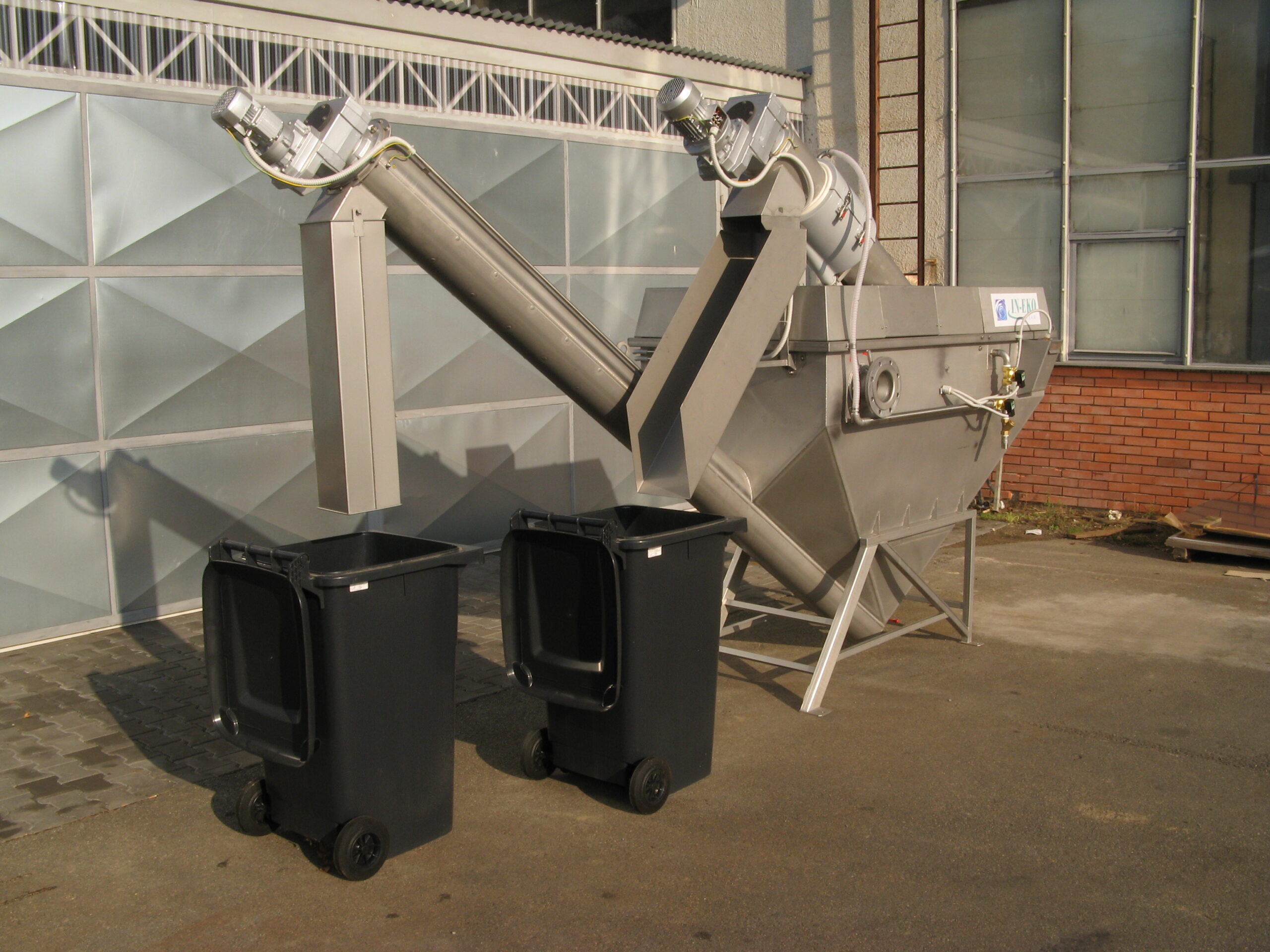

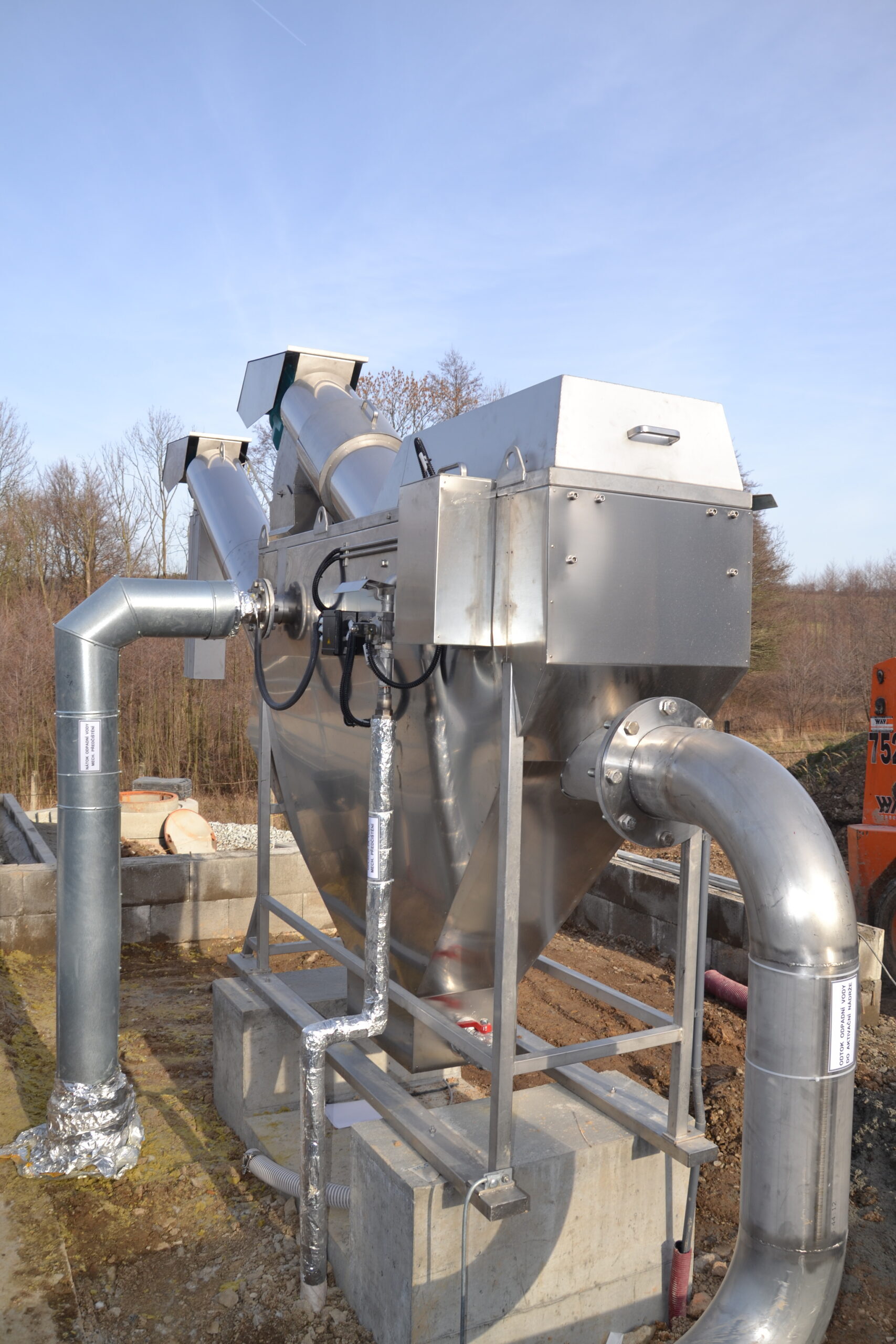

Typ MZ_II je určen pro čistírny, kde je požadována separace štěrku a písku do jednoho kontejneru a komunálních shrabků do druhého kontejneru. Vlastní funkce zařízení je obdobná jako u předešlého typu MZ_I.

Odpadní voda natéká bokem do přední části nádrže, kde je vhodným tvarováním nátoku rozvedena do celé šířky nádrže. Při průtoku odpadní vody nádrží dochází k sedimentaci štěrku a písku. Odpadní voda zbavena těžkých podílů proudí přes jemné česle a gravitačně odtéká. Shrabky zachycené na česlích jsou vymetány a gravitačně padají do prostoru za česlemi, kde jsou promývány užitkovou vodou. Zachycené těžké nečistoty (štěrk a písek) jsou společně dopravovány jedním šnekovým dopravníkem do první výsypky, odkud padají do připraveného kontejneru. Zachycené shrabky jsou dopravovány separátně šnekovým dopravníkem do druhé výsypky, odkud padají do připraveného kontejneru nebo popelnice.

Zařízení pro odvodnění shrabků je umístěno na plášti (tubusu) šroubového dopravníku. Zde dojde ke stlačení vynášeného materiálu. Uvolněná voda odchází přes otvory v plášti dopravníku a po vnitřní straně krytu odtéká zpět do zařízení. Kryt odvodňovací části je vybaven tryskami, které v naprogramovaném intervalu ostřikují vnitřní prostor krytu a zabraňují zacpání krytu a vratné hadice. Zařízení je vybaveno integrovaným obtokem jemných česlí, který zajistí, v případě výpadku proudu nebo poruchy na jemných česlích, průchodnost zařízení. Lapání písku a štěrku je zajištěno i v případě průtoku integrovaným obtokem. Pračka písku je rovněž integrována.
