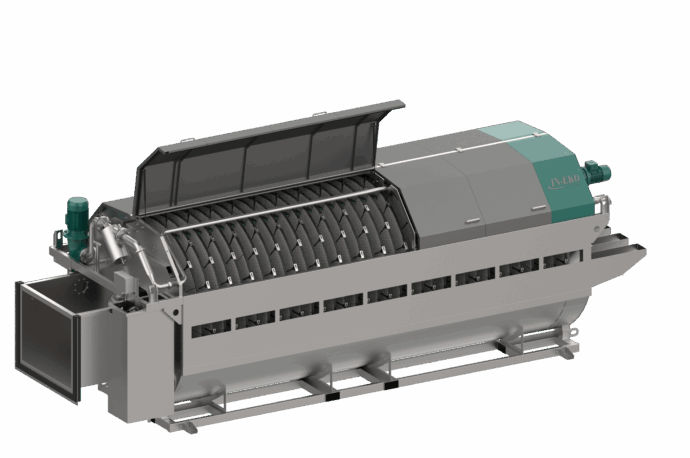

„CLEVER“ Diskový filtr

Vysoce účinná filtrace s minimálními provozními náklady Mikrofiltrace a filtrace

„CLEVER“ Diskový filtr je efektivní zařízení určené pro filtraci velkých průtoků.

Díky robustní konstrukci a velké filtrační ploše je ideální pro provozy, které vyžadují stabilní kvalitu vody na odtoku i při vysokém hydraulickém a látkovém zatížení.

Filtr odstraňuje NL, redukuje fosfor až na 0,1 mg/l, redukuje BSK a CHSK, a také odstraňuje parazitická vajíčka a řasy.

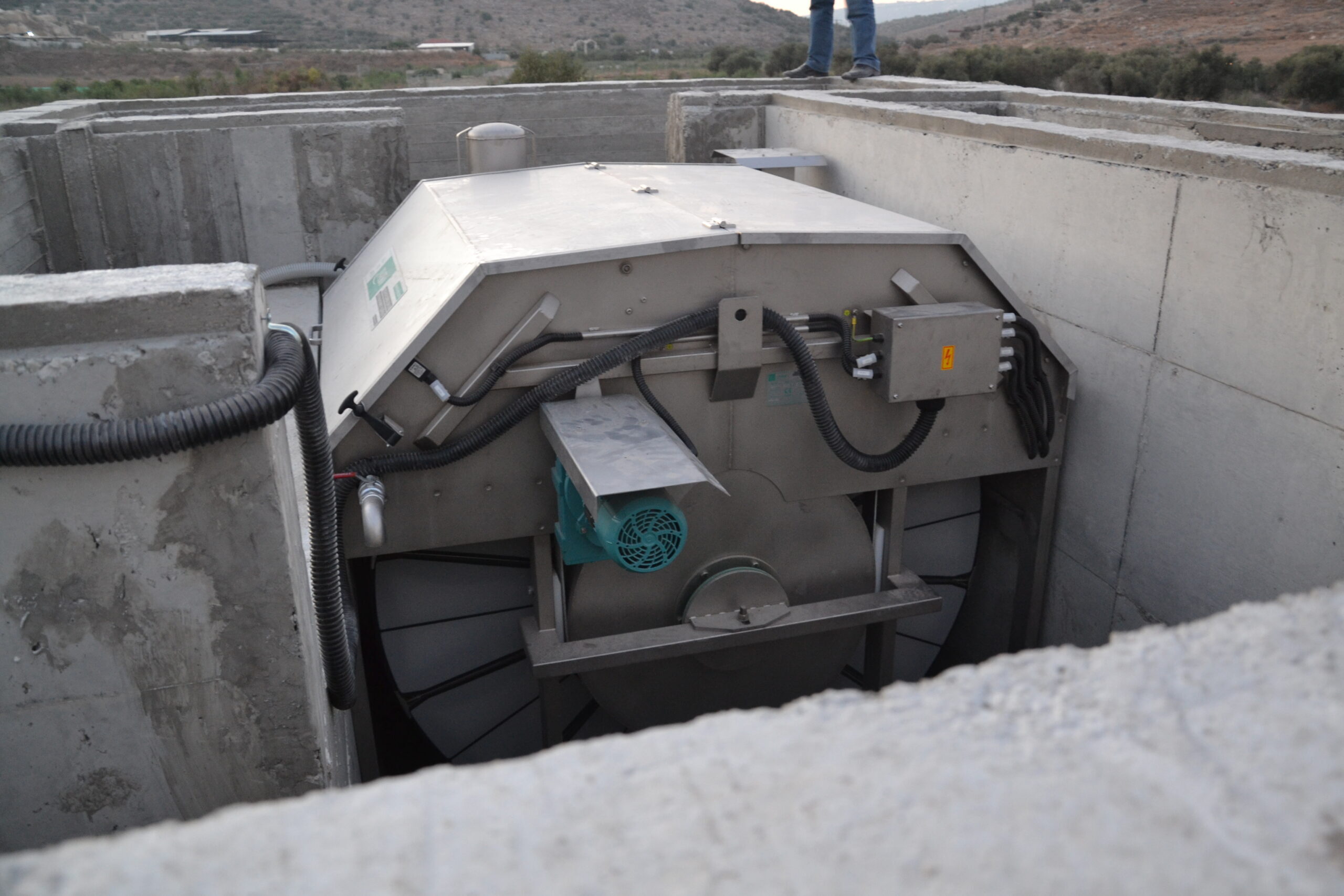

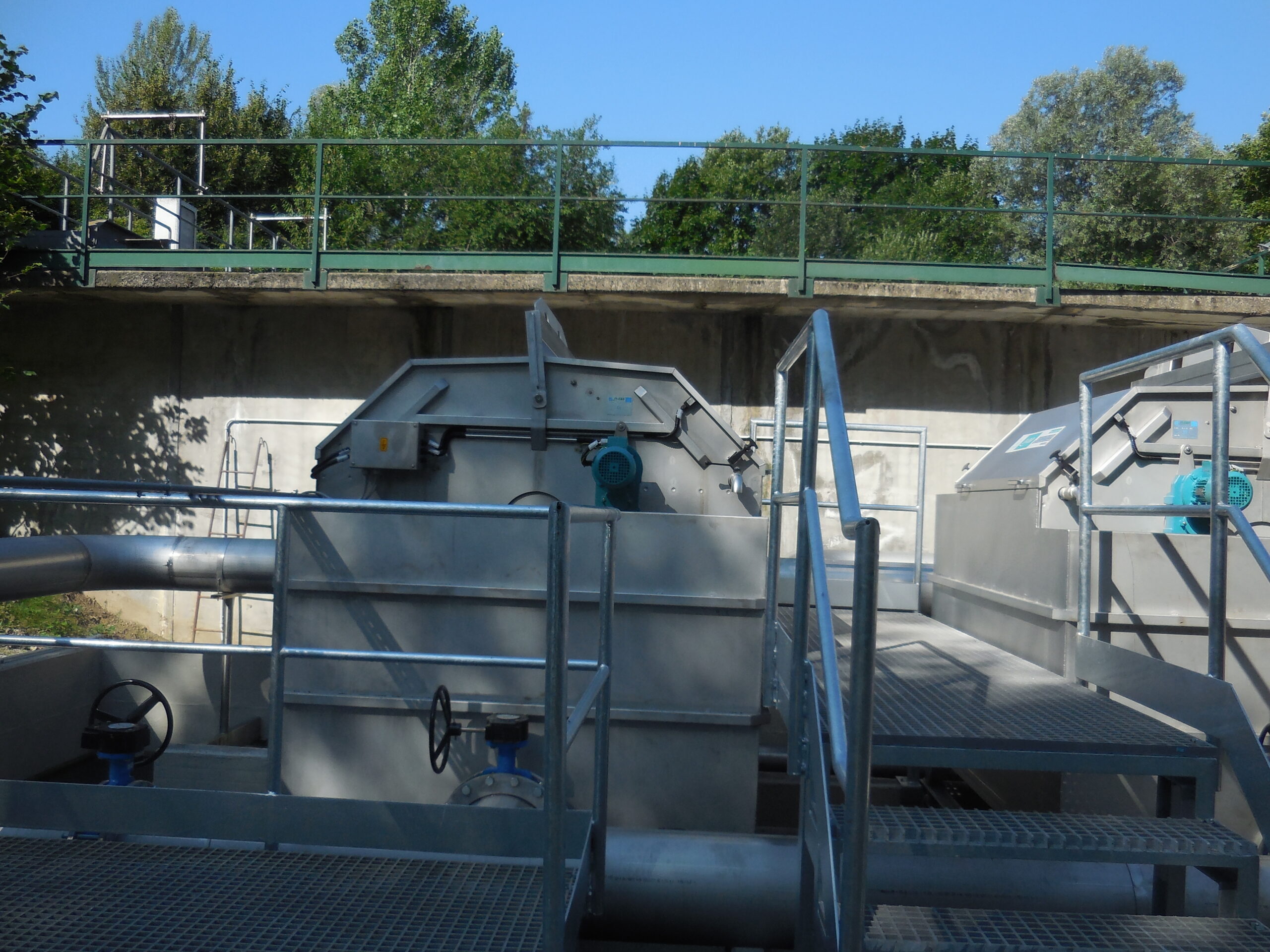

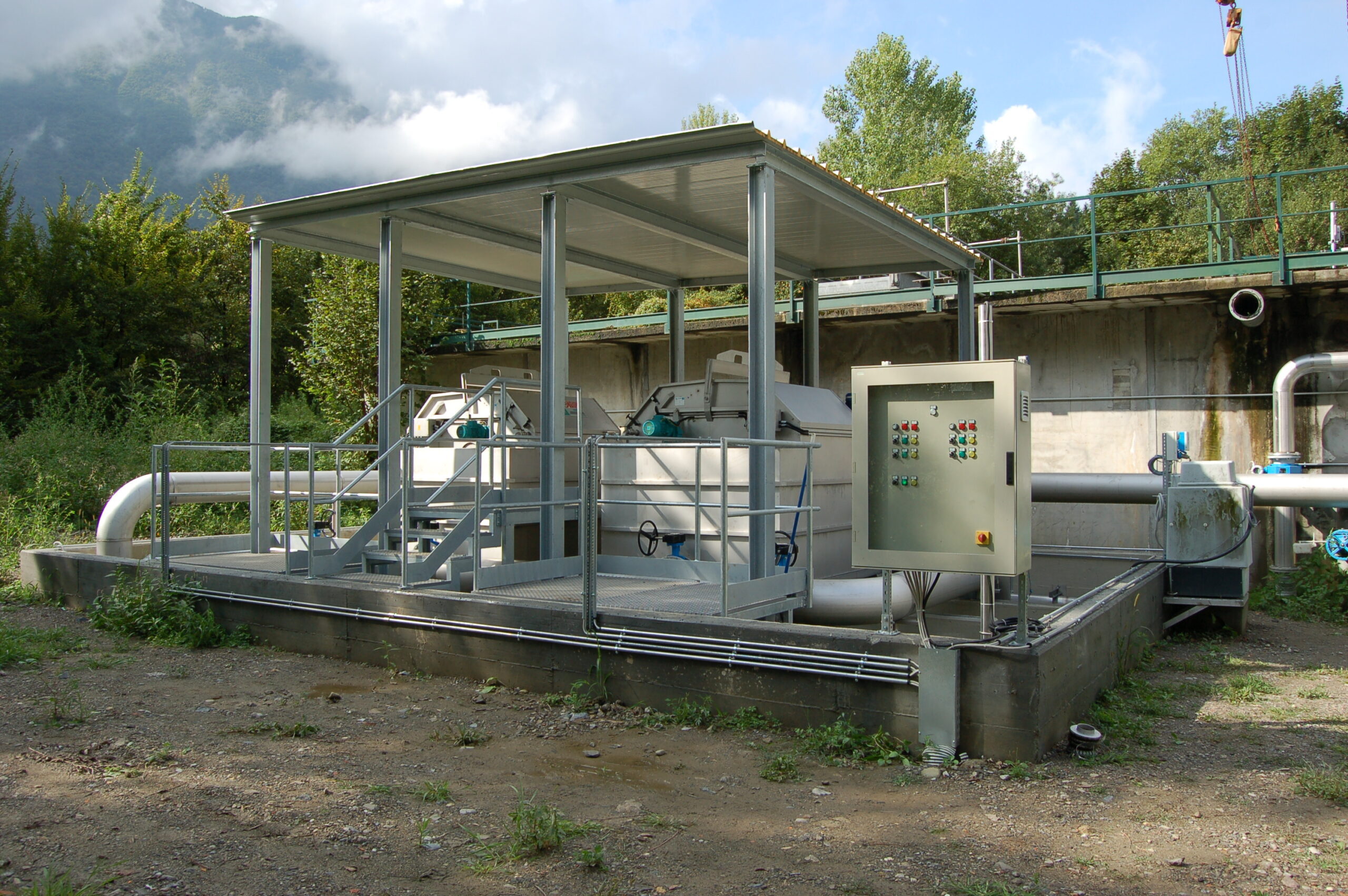

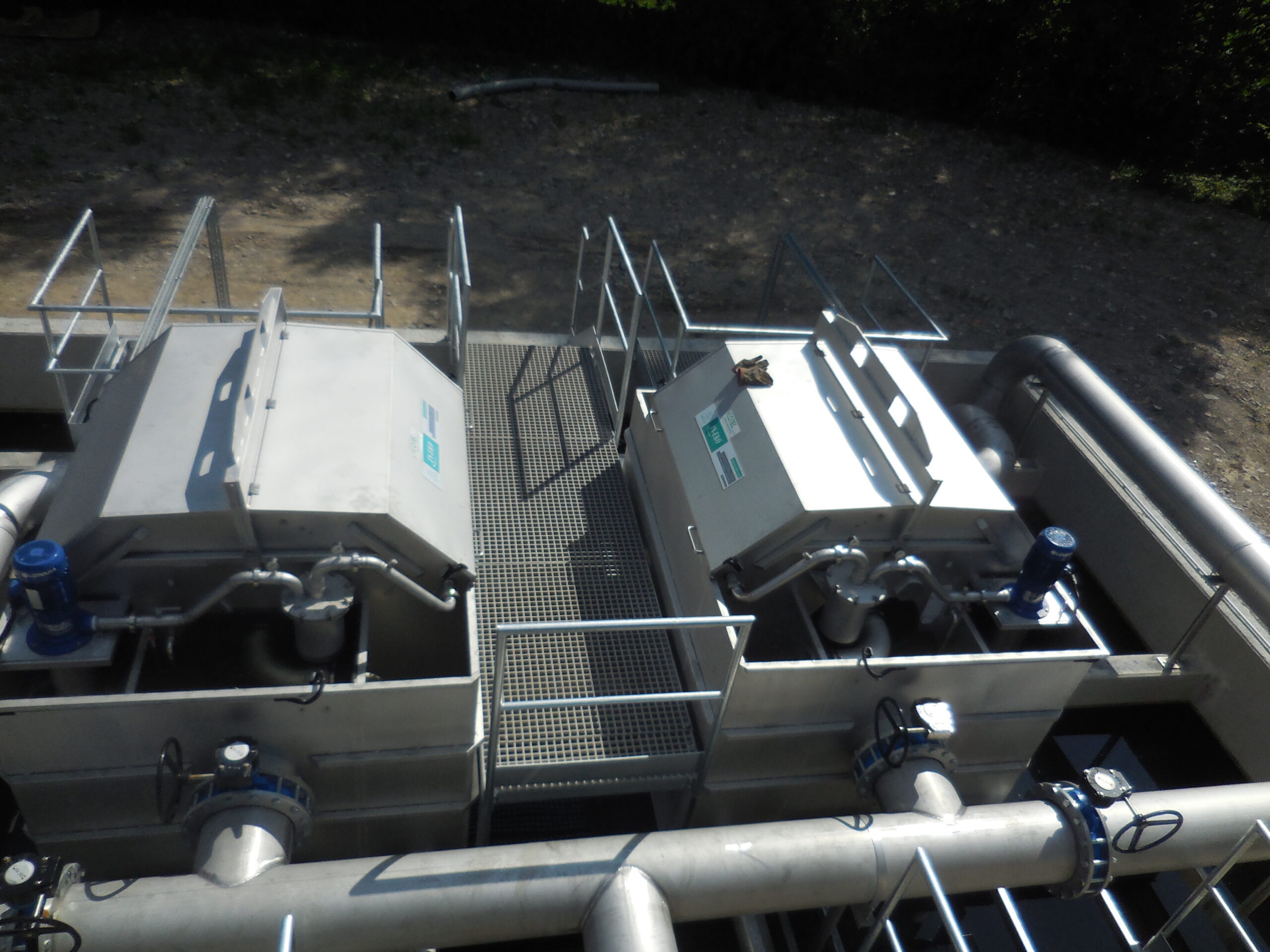

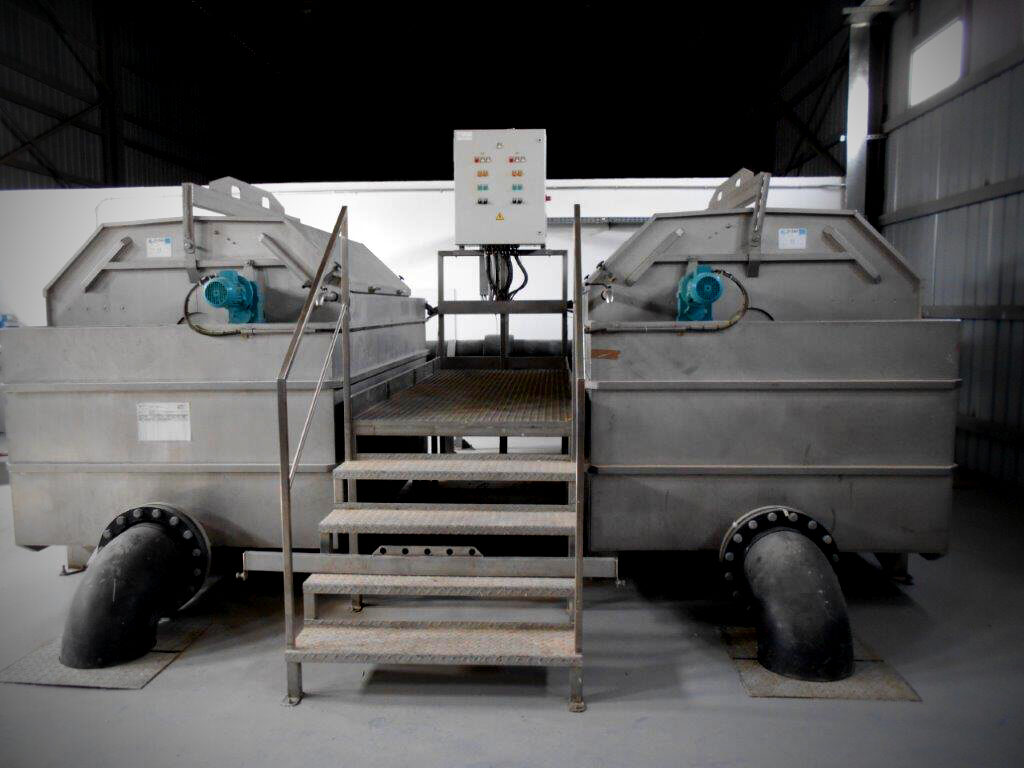

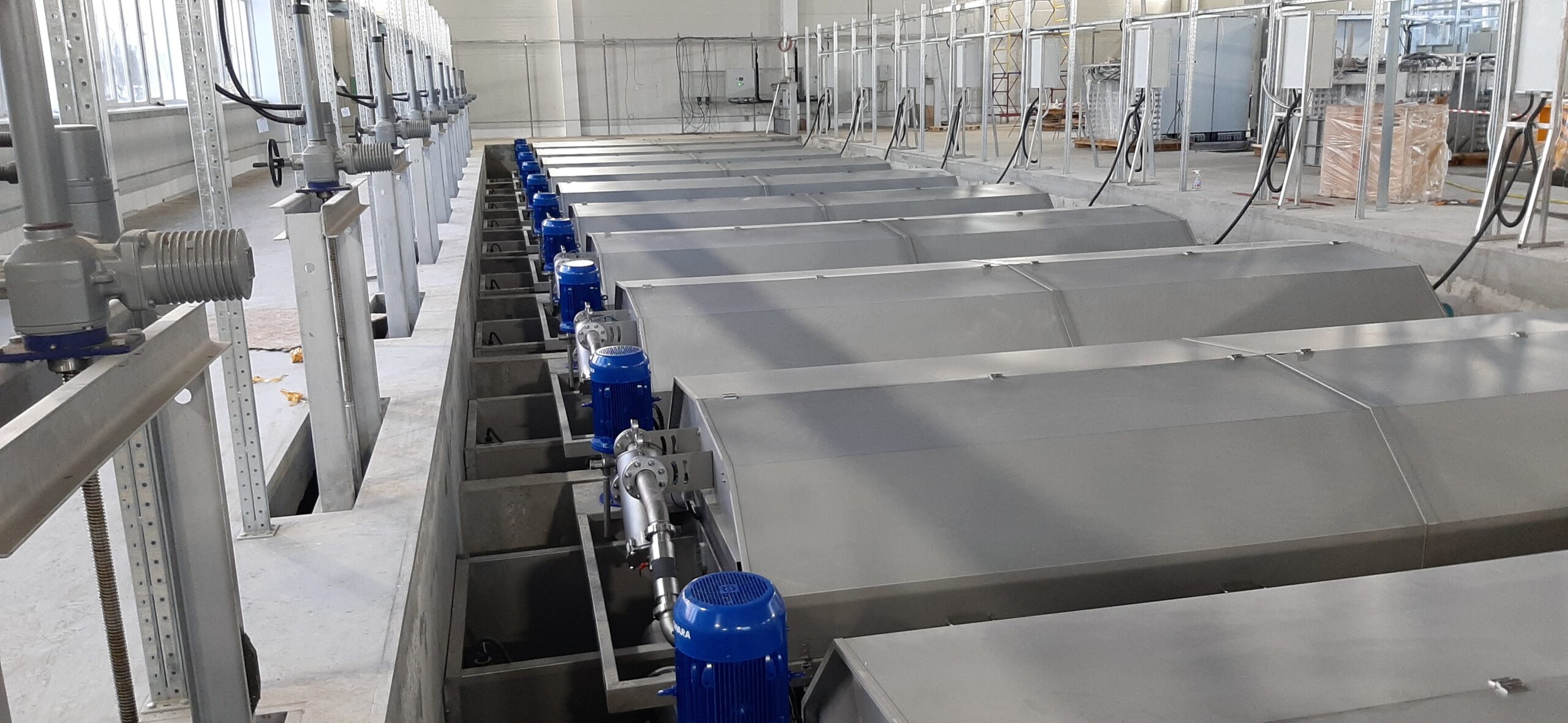

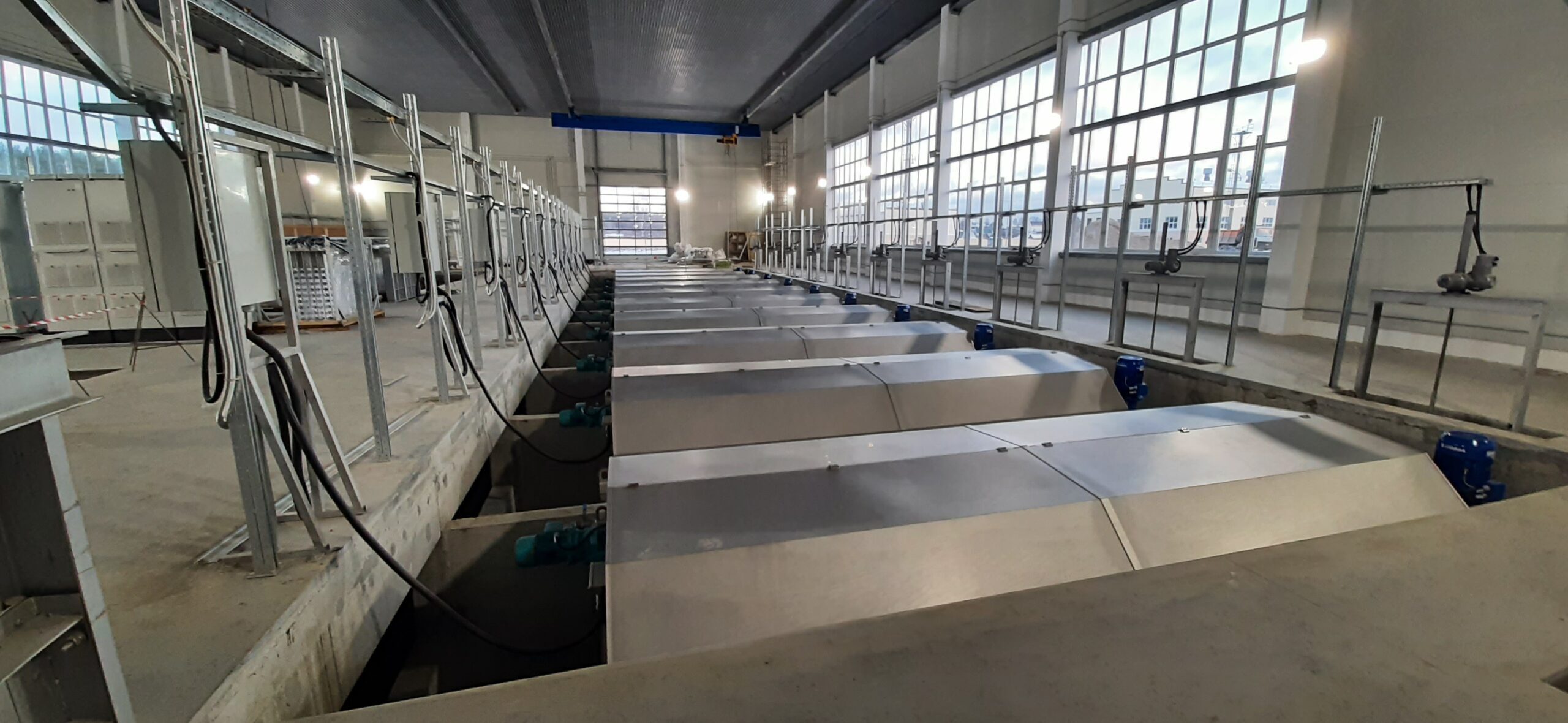

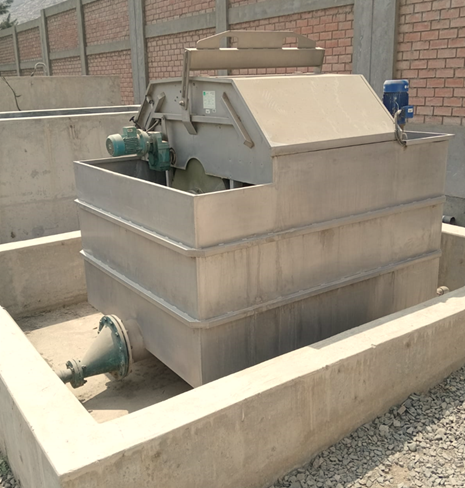

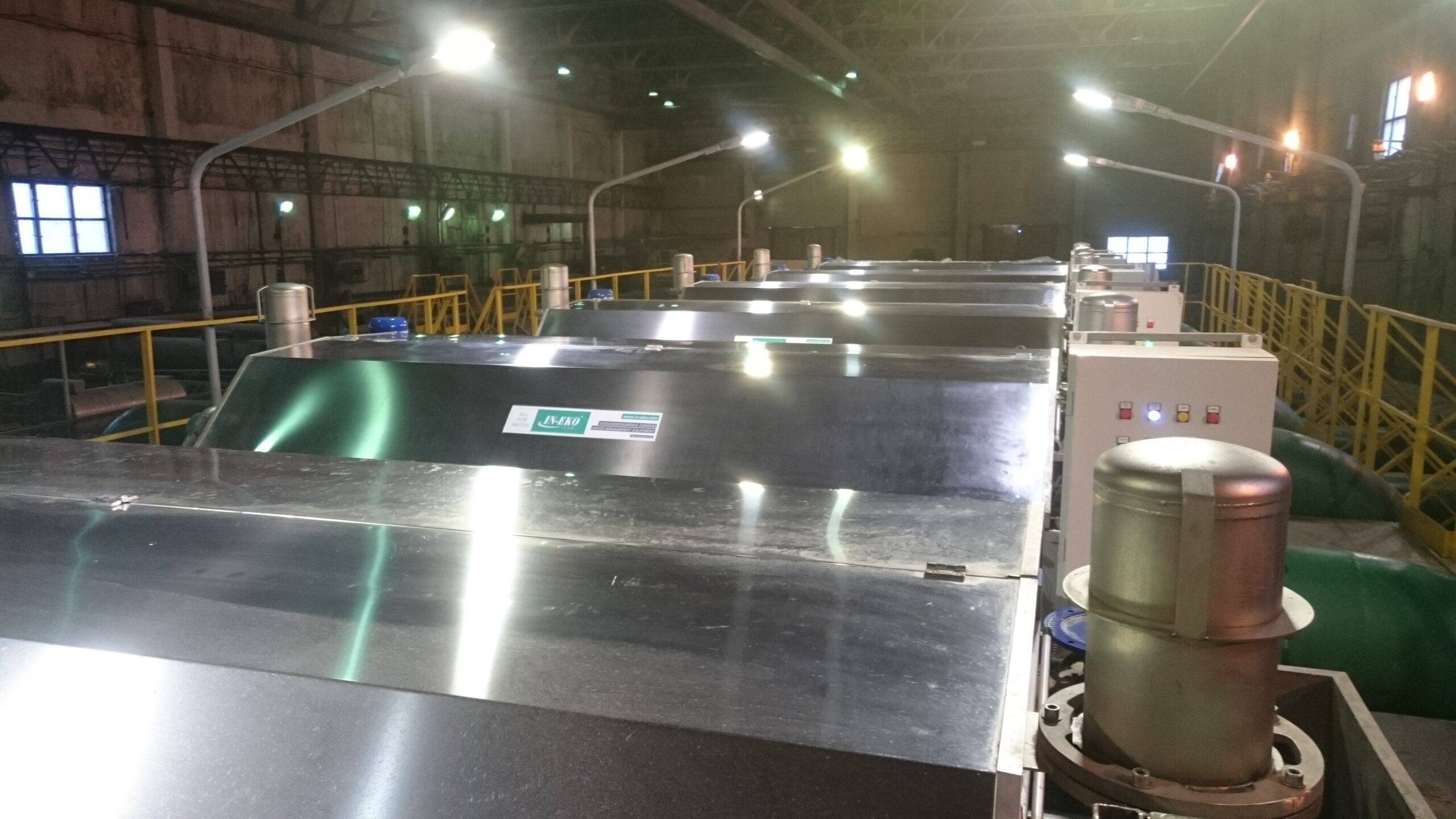

Fotky z aplikací

Filtrační princip

IN → OUT

Jemnost filtrační tkaniny

od 5 μm

Konstrukce

nerezová ocel AISI 304 / 316 nebo vyšší

Typ tkaniny

PES

Ovládání

hladinová sonda + PLC, napojení na SCADA, časovač

Maximální hydraulický průtok

4 680 m³/h

Průměr disku

1,7 m (FDc) a 2,2 m (FDGc)

Počet disků

2 - 44 disků dle velikosti zařízení

Režim provozu

kontinuální filtrace

Instalace

betonový kanál / ocelová vana

"CLEVER" Diskový filtr pro komunální, průmyslové a akvakulturní aplikace

„CLEVER“ Diskový filtr se používá v komunálních čistírnách, průmyslových aplikacích a akvakultuře, kde představuje spolehlivý, kompaktní a energeticky velmi úsporný způsob dočištění.

Je vhodný všude tam, kde je zapotřebí velké filtrační kapacity nebo charakter NL vyžaduje mechanickou extrakci.

Komunální čistírny odpadních vod – filtr je vhodný jako

- terciární stupeň čištění – odstranění NL, snížení CHSK a BSK na odtoku, redukce fosforu až do 0,1 mg/l. Jedná se o vhodné zařízení pro splnění přísných limitů pro vypouštění do recipientů,

- kvartérní čištění – využití jako předčištění pro různé technologie odstranění PFAS. Filtr lze využít v kombinaci s dávkováním práškového aktivního uhlí jako samostatný kvartérní stupeň.

- náhrada pískové filtrace – stejný nebo vyšší výkon při dramaticky nižší energetické i prostorové náročnosti,

- optimalizace provozu stávající ČOV – zvýšení kapacity bez rozsáhlých stavebních zásahů

Průmyslové provozy – filtr je vhodný zejména pro

- potravinářský a nápojářský průmysl
- textilní a papírenský průmysl,
- energetický a teplárenský průmysl
- závlahové systémy
- úpravny pitných vod

Akvakulturní provozy

- recirkulační systémy (RAS) – Diskový filtr odstraňuje NL, což přímo ovlivňuje zdraví ryb, také snižuje velikost biofiltrů a zvyšuje jejich účinnost
- průtočné systémy (FTS) – odstraňuje parazity a řasy, stabilně a efektivně filtruje trus, krmné zbytky a jemné organické částice i při vysokých průtocích a na malém zástavbovém prostoru
- ochrana navazujících technologií (UV, biofiltry, okysličení) – čistší voda zajišťuje výrazně vyšší účinnost a životnost navazujících technologií

Aplikace

Výhody řešení IN-EKO TEAM

extrémně nízká spotřeba vody a energie při zpětném proplachu
nízký OPEX
výborné řešení pro průmyslové aplikace
minimalizovaný počet náhradních dílů
znovuzískání cenných materiálů (udržitelné řešení zvyšující efektivitu procesu a snižující počáteční investiční náklady)
kompaktní a efektivní konstrukce minimalizující nároky na prostor
verze v ocelové vaně přepravitelná v HC kontejneru
nízké náklady na údržbu díky robustní a promyšlené konstrukci
výjimečná účinnost
vyšší kvalita vody na odtoku
rychlé uvedení do provoz
vzdálený monitoring – Industry 4.0

Volitelné modifikace

automatické otevírání / zavírání krytu
chemické čištění (CIP)
zateplení a vyhřívání
odtah kalu pomocí čerpadla

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

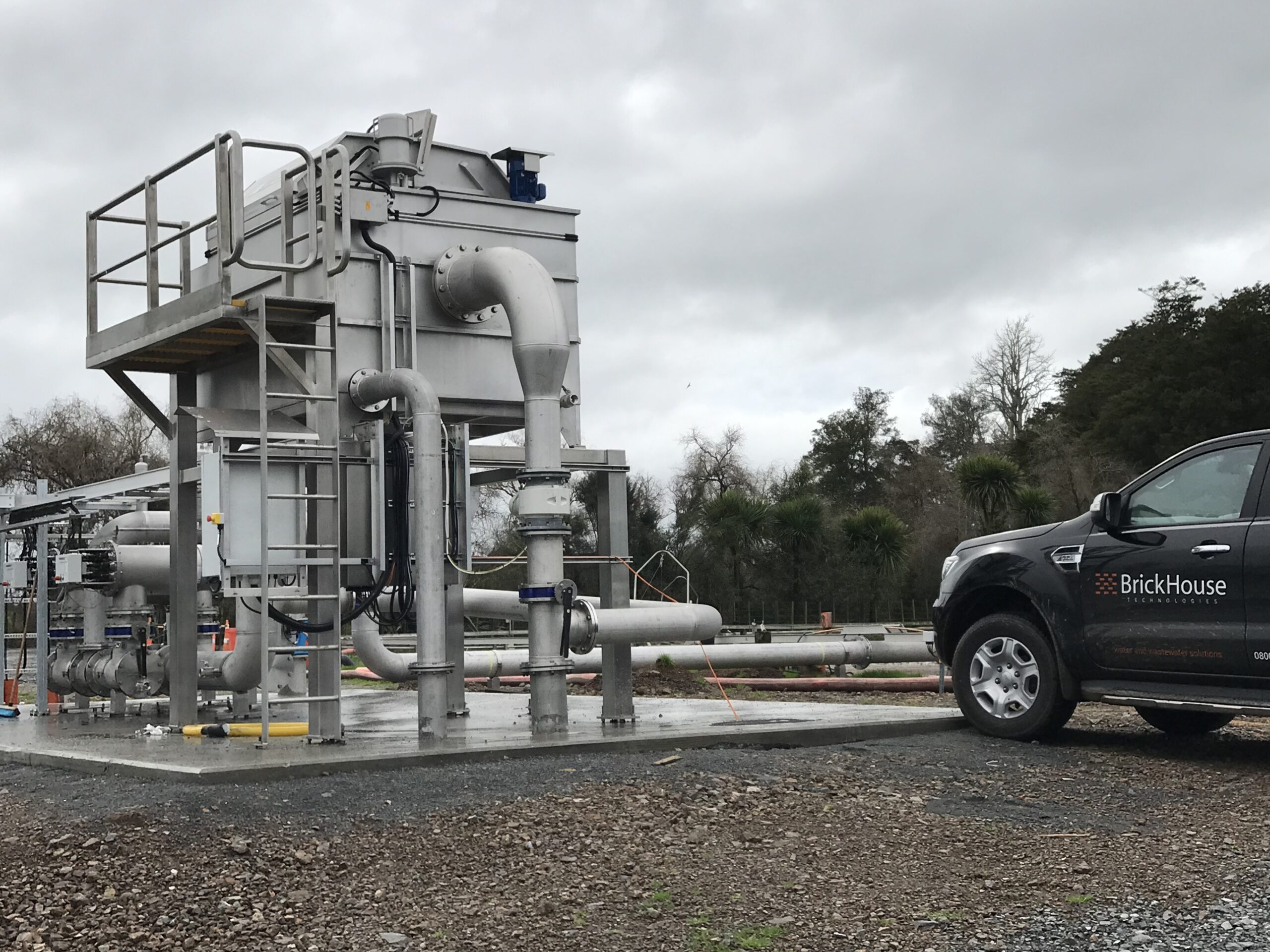

Instalace v ocelové vaně

Možnost gravitačního i čerpaného nátoku.

Připojení nátoku a odtoku pomocí potrubí.

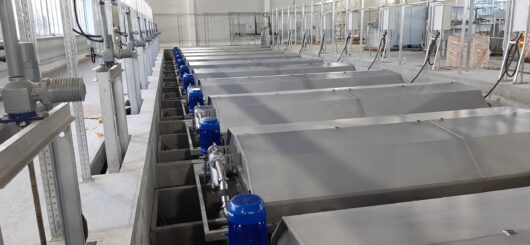

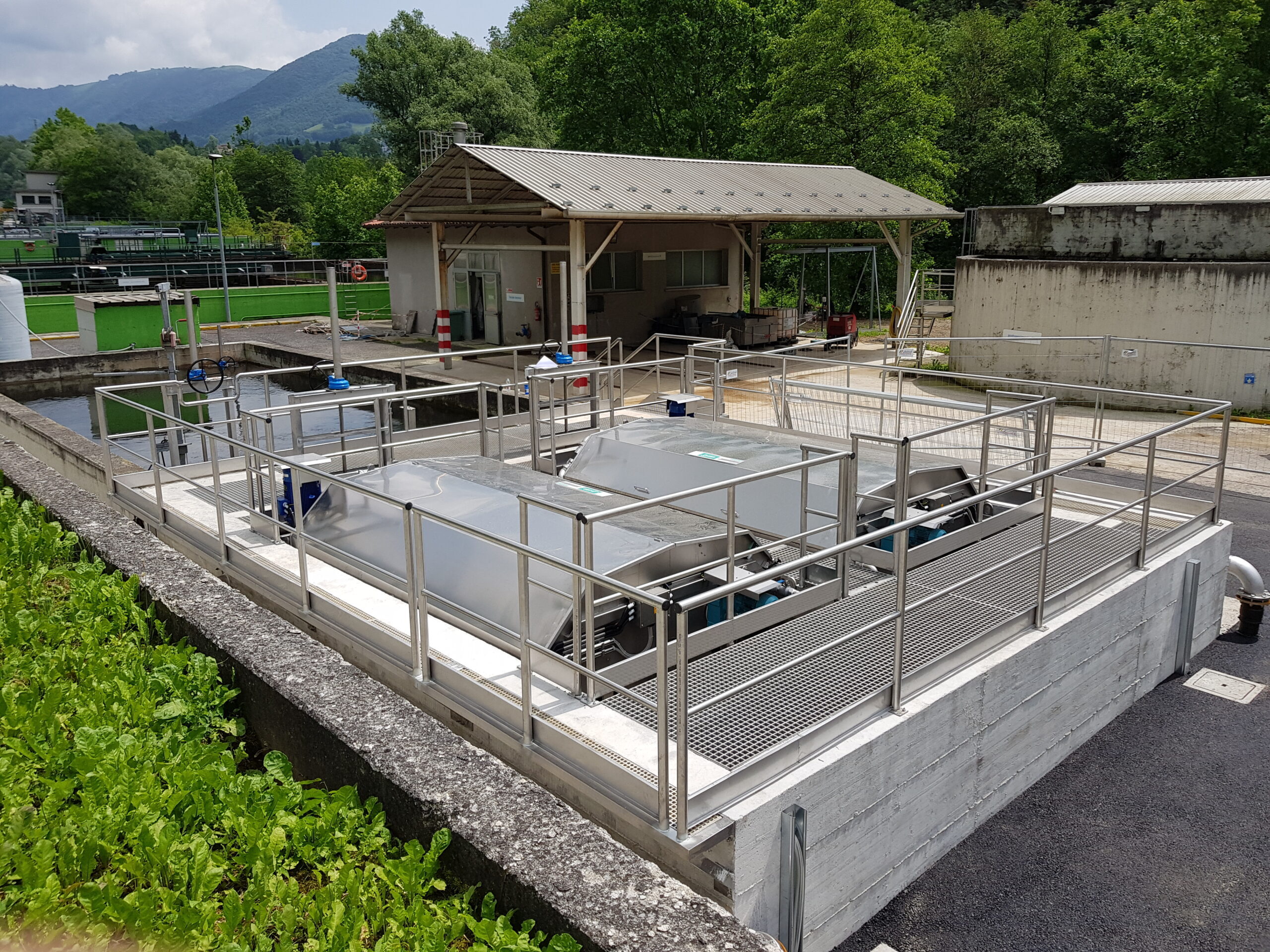

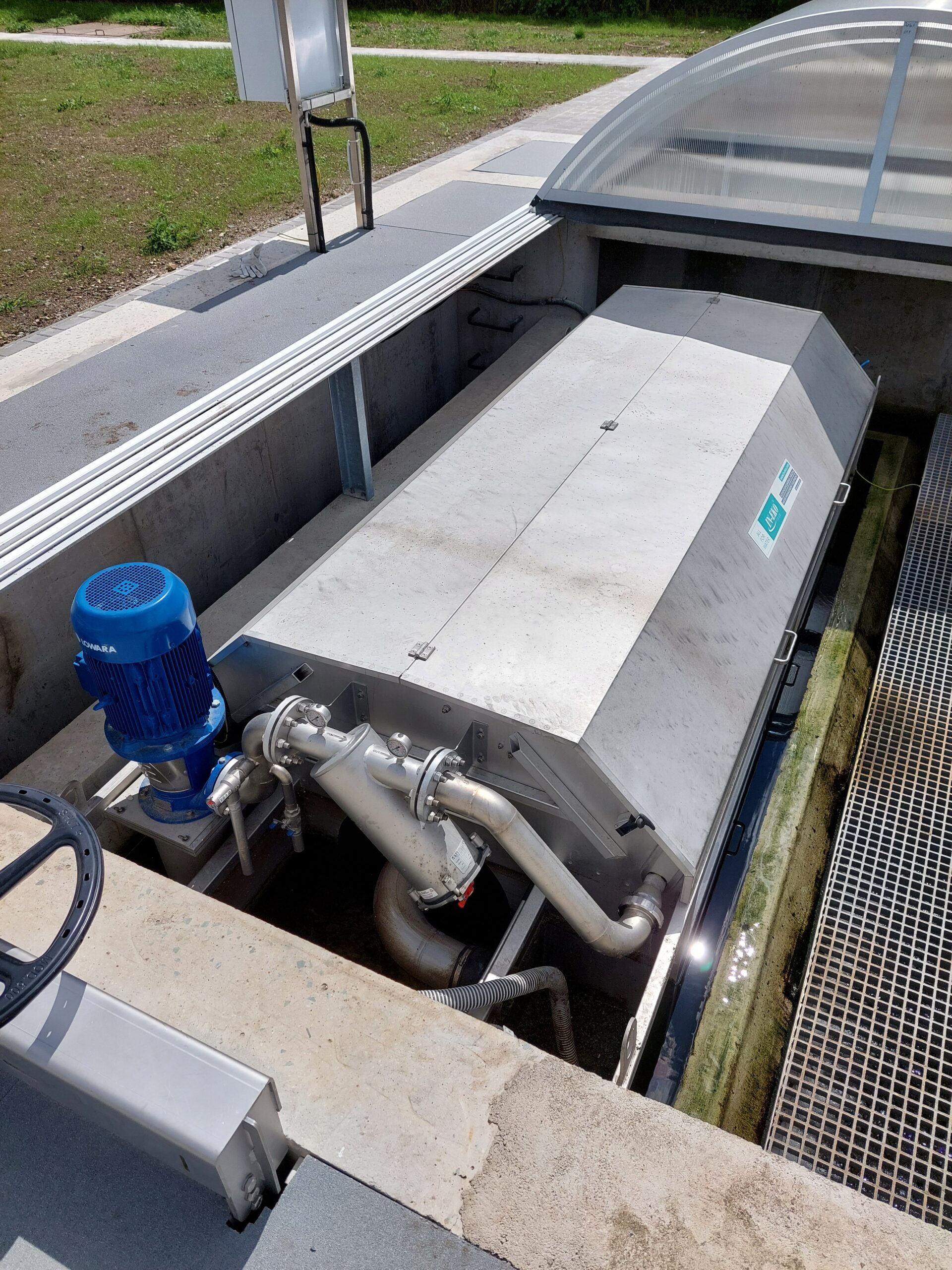

Instalace v betonovém kanálu

Primárně určeno pro gravitační nátok na filtr.

Jak "CLEVER" Diskový filtr funguje?

Filtr funguje na filtračním principu IN-OUT. Znečištěná voda proudí gravitačně do centrální hřídele a odtud do jednotlivých filtračních segmentů tvořících disky. Disky jsou během filtračního cyklu v klidové pozici – netočí se.

Nerozpuštěné látky jsou zachytávány na vnitřních stranách segmentů pokrytých filtrační tkaninou. Postupným zachytáváním částic se průtok vody tkaninou zmenšuje a dochází k pozvolnému navyšování hladiny uvnitř filtru. Při aktivaci hladinové sondy se začnou filtrační disky otáčet a zároveň je započat jejich oplach. Pomocí tlakového oplachu je filtrační tkanina očištěna a částice jsou dopraveny do kalového žlabu. Hladina vody následovně klesne, průtok je opět na svém maximu při minimální hladině. Vyčištěná voda odtéká přes přepadovou hranu do další technologie.

Filtrace probíhá kontinuálně bez přerušení.

Komunální ČOV

Průmyslové provozy

Typ FDc

průměr disku 1,7 m
max. kapacita 300 l/s
filtrační plocha max. 58 m²
max. počet disků 20 ks

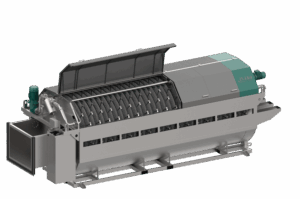

Typ FDGc

průměr disku 2,2 m
max. kapacita 1300 l/s
filtrační plocha max. 228 m²
max. počet disků 44 ks
integrovaná vyrovnávací nádrž

Inovativní filtrační segment

Filtrační segment je tvořen odlehčeným pevným rámem z recyklovatelného ABS plastu, integrovaného těsnění, a je potažen tkaninou z obou dvou stran.

Rám s tkaninou a těsněním tvoří jeden díl, což umožňuje rychlou a jednoduchou výměnu.

Konstrukce je navržena tak, aby uvnitř segmentu poskytovala vyvážené hydraulické vlastnosti. Vnitřní výztuhy primárně pomáhají lepší extrakci nerozpuštěných částic a zároveň poskytují delší životnost filtrační tkanině.

Zvolený materiál v kombinaci s konstrukcí přináší i nižší environmentální dopad díky snížení uhlíkové stopy.
