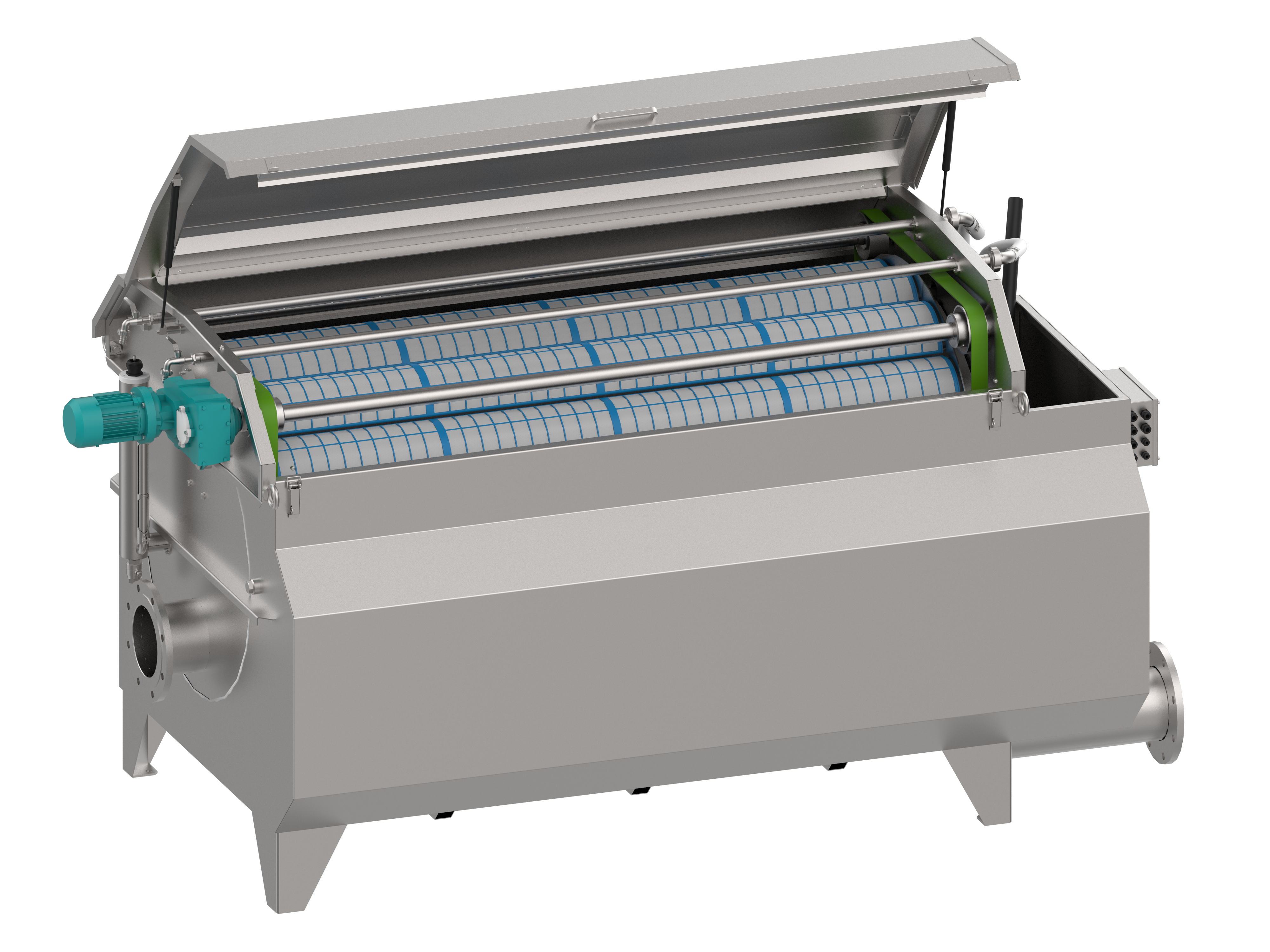

Mikrosítový Bubnový filtr

Vysoce účinná filtrace pro menší aplikace Mikrofiltrace a filtrace

Mikrosítové Bubnové filtry jsou ideálním řešením pro filtraci vody z čistíren odpadních vod, z papírenského a textilního průmyslu, elektráren, tepláren, rybích farem, zoologických zahrad a mnoha dalších provozů.

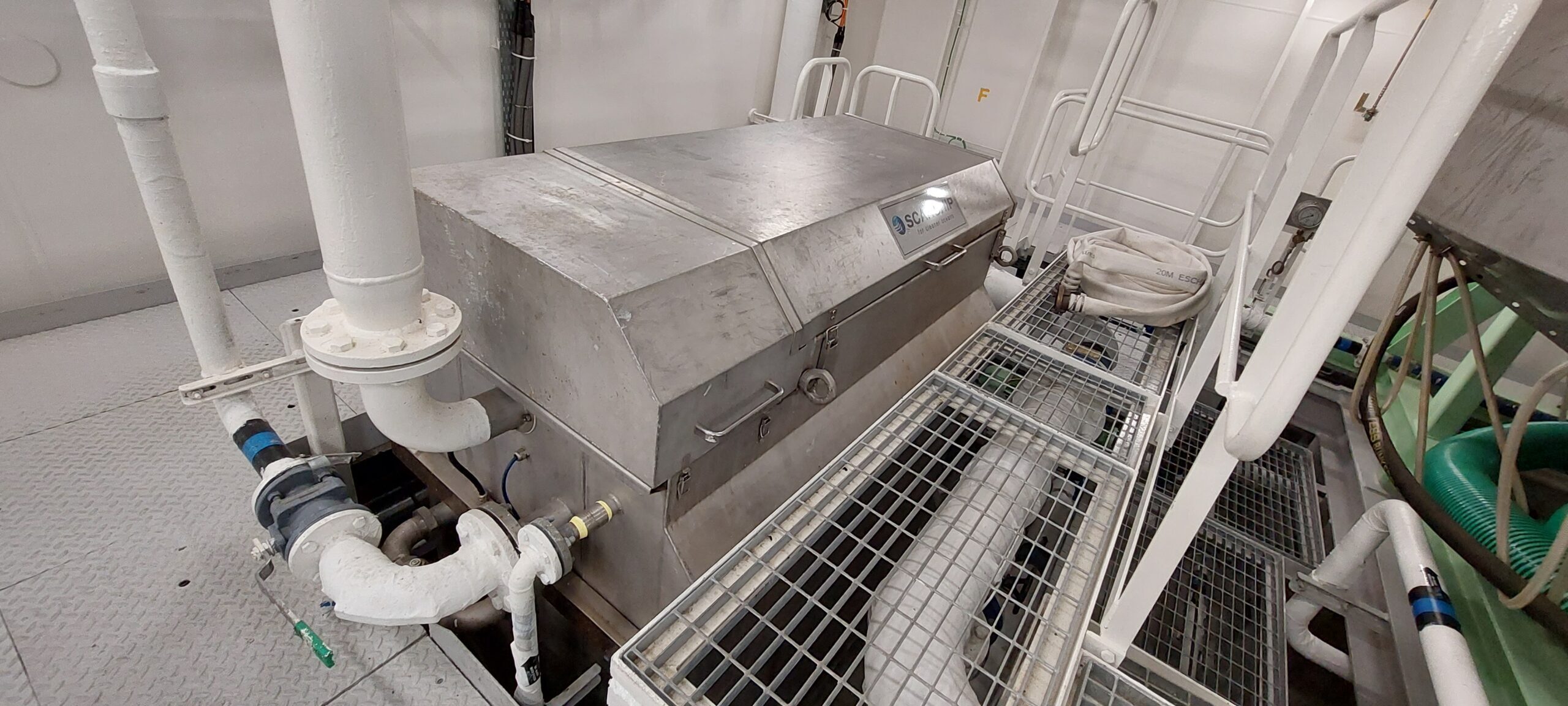

Naše filtry naleznete také na stovkách největších zaoceánských výletních lodích světa, kde čistí odpadní vodu, která je následně vypouštěna zpět do oceánů.

Tato skutečnost svědčí o tom, že naše technologie patří mezi absolutní špičku v oboru, splňuje i ty nejpřísnější mezinárodní limity a poskytuje spolehlivou filtraci i v nejnáročnějších podmínkách.

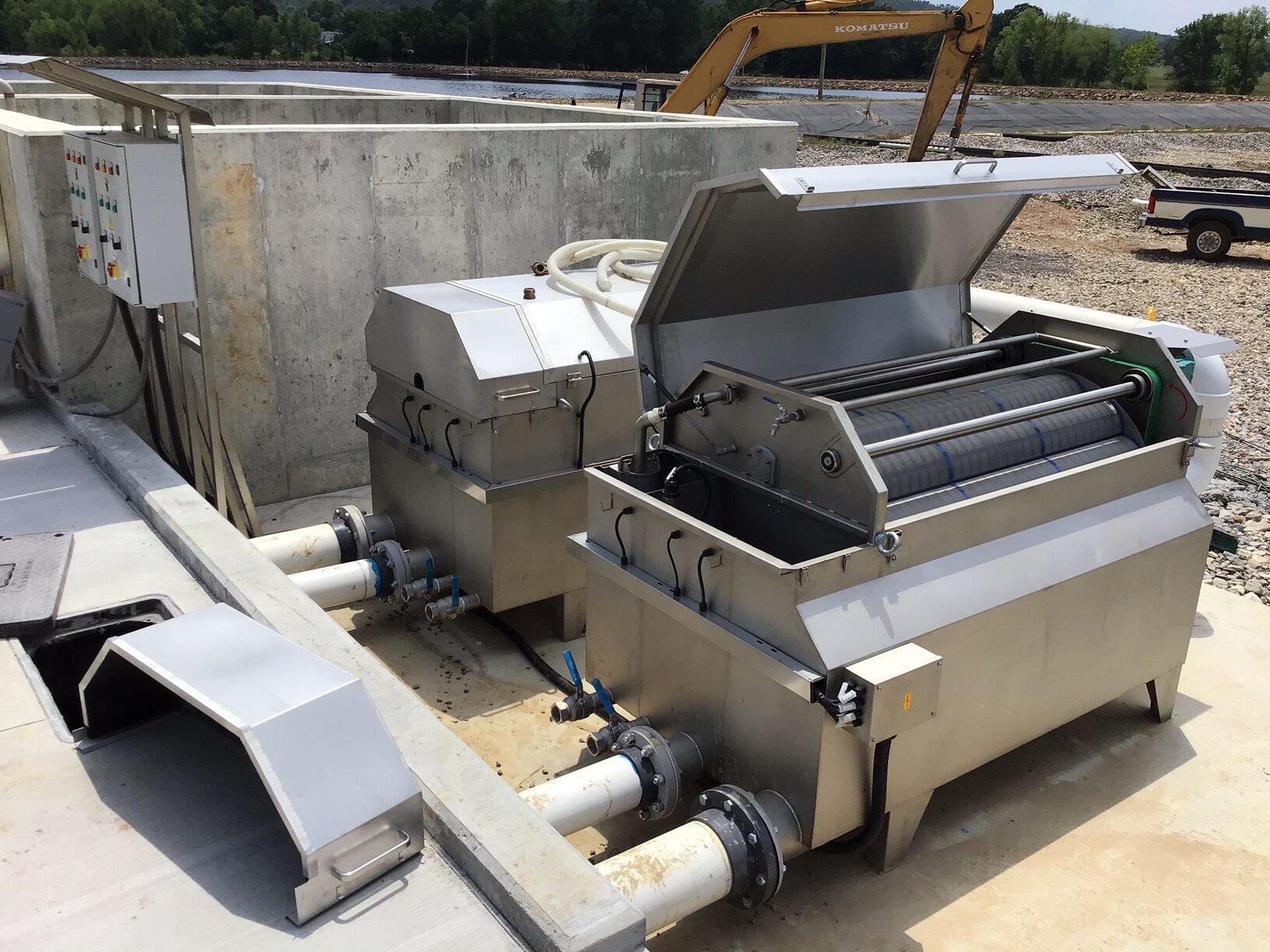

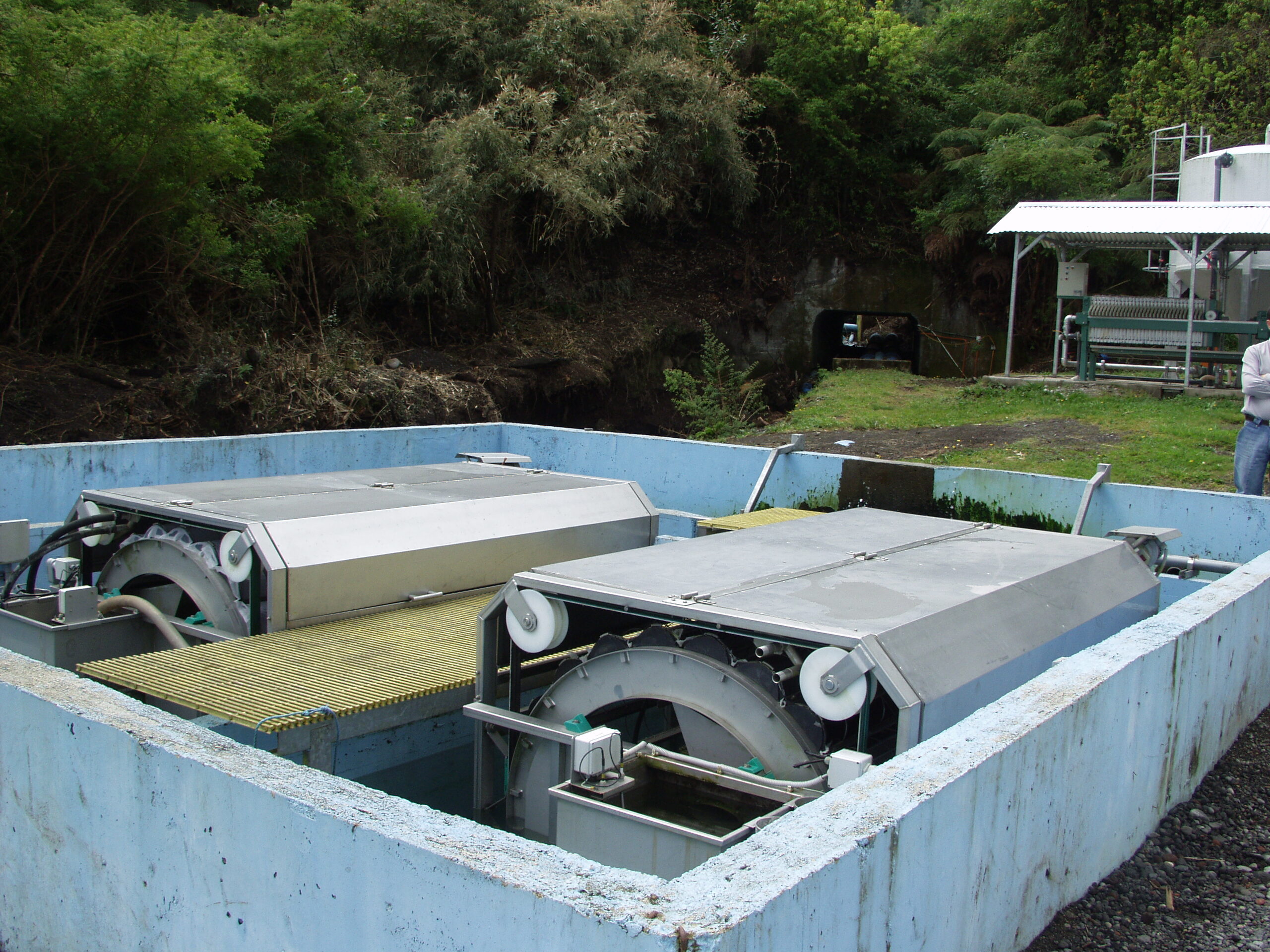

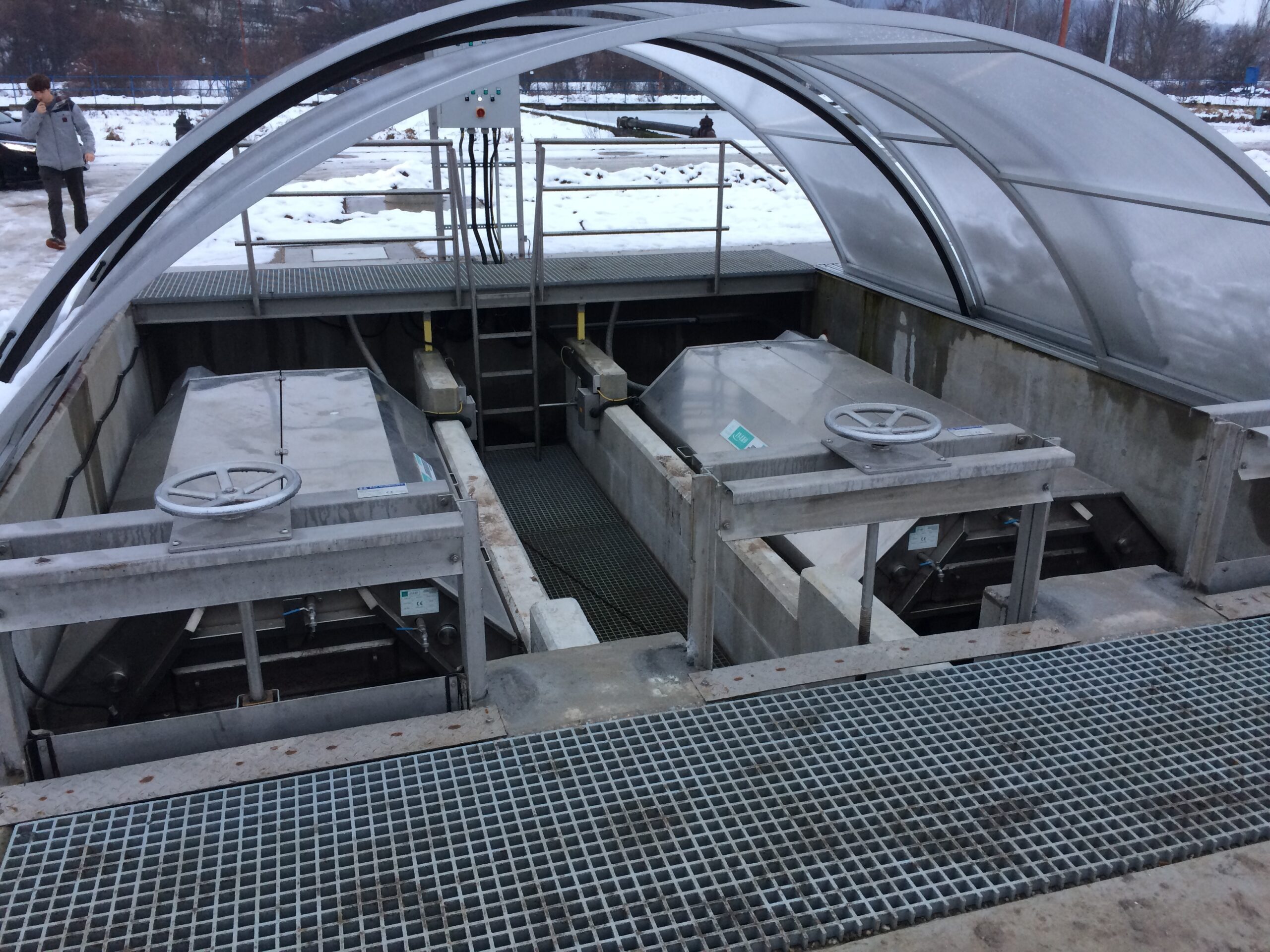

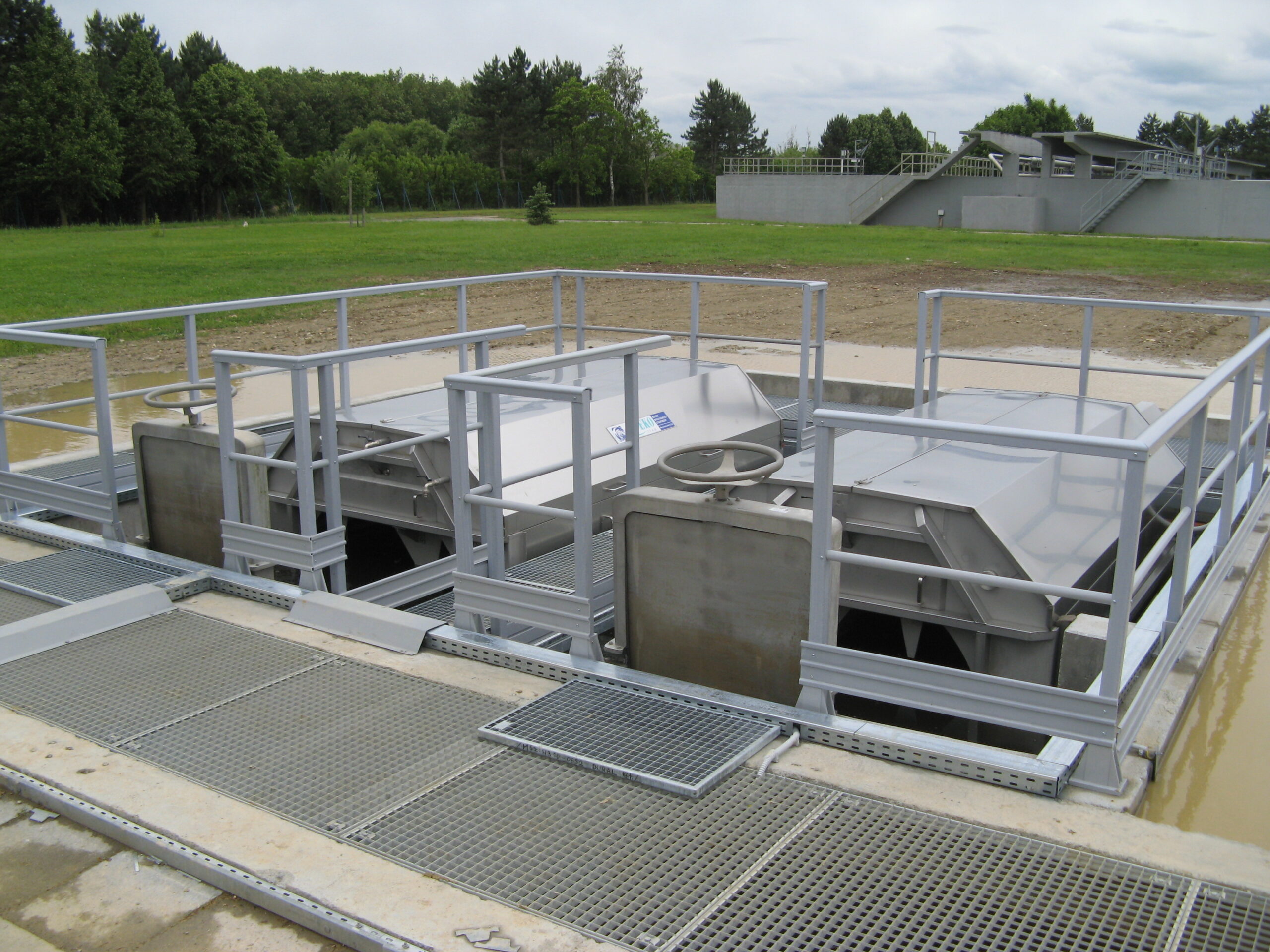

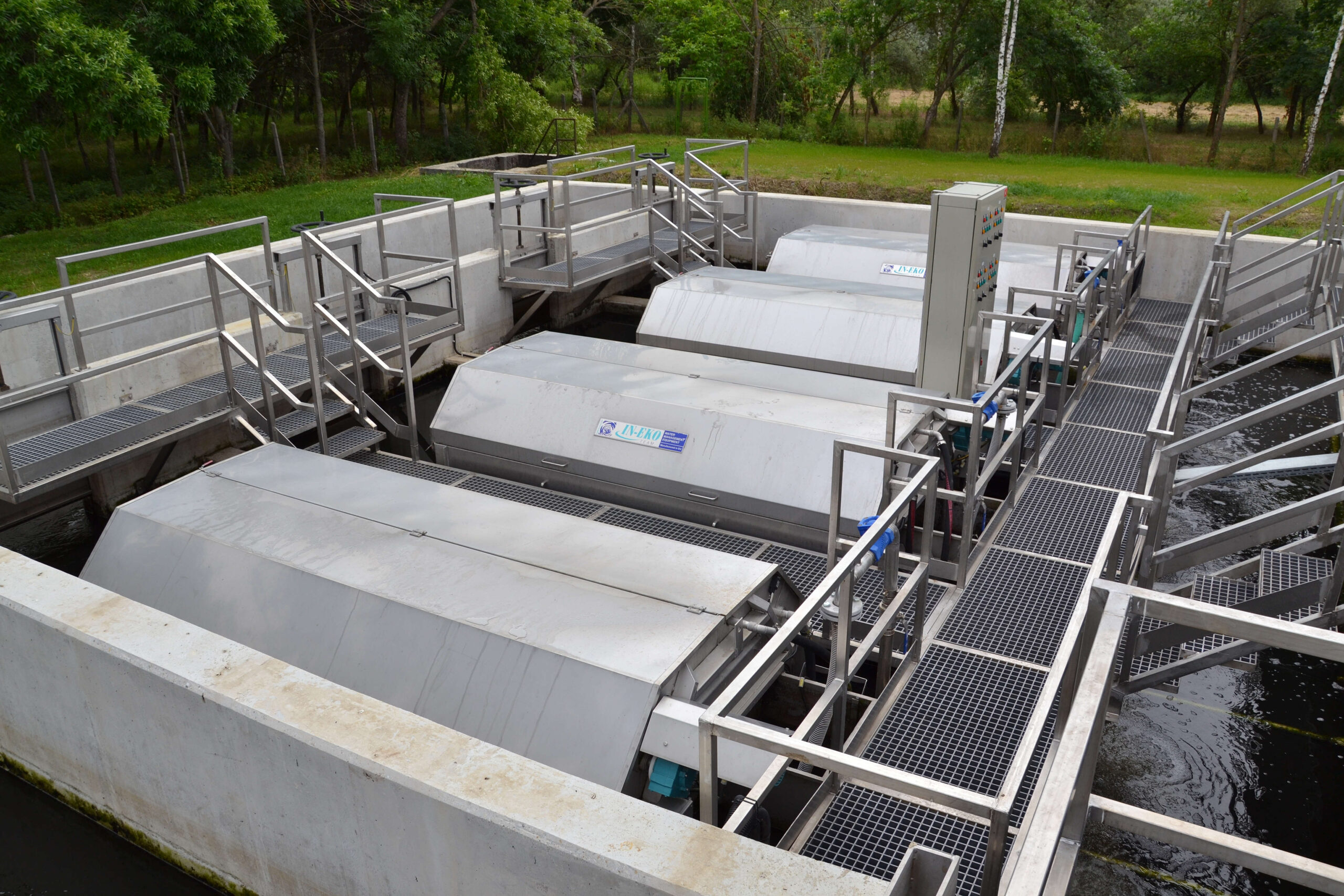

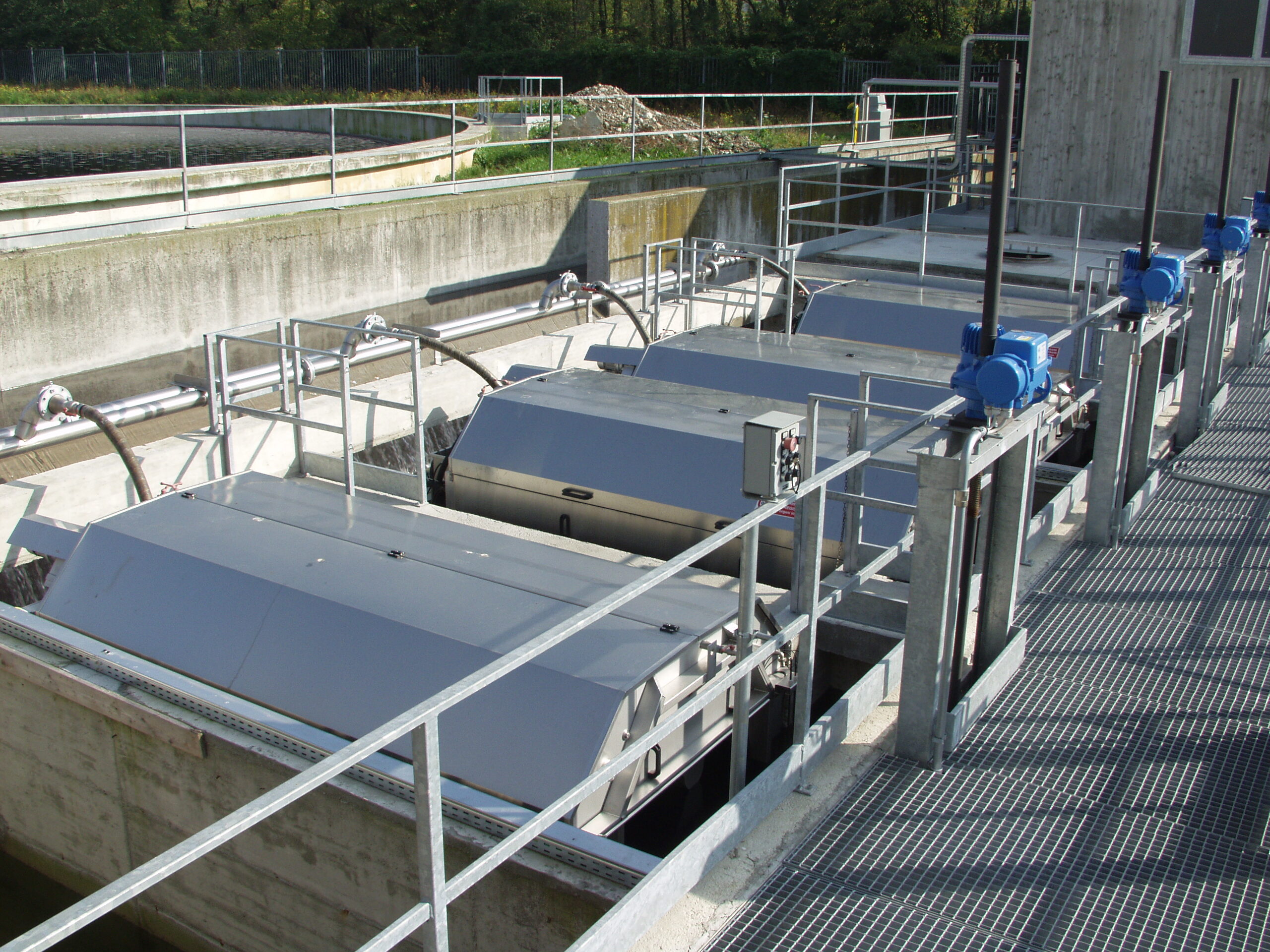

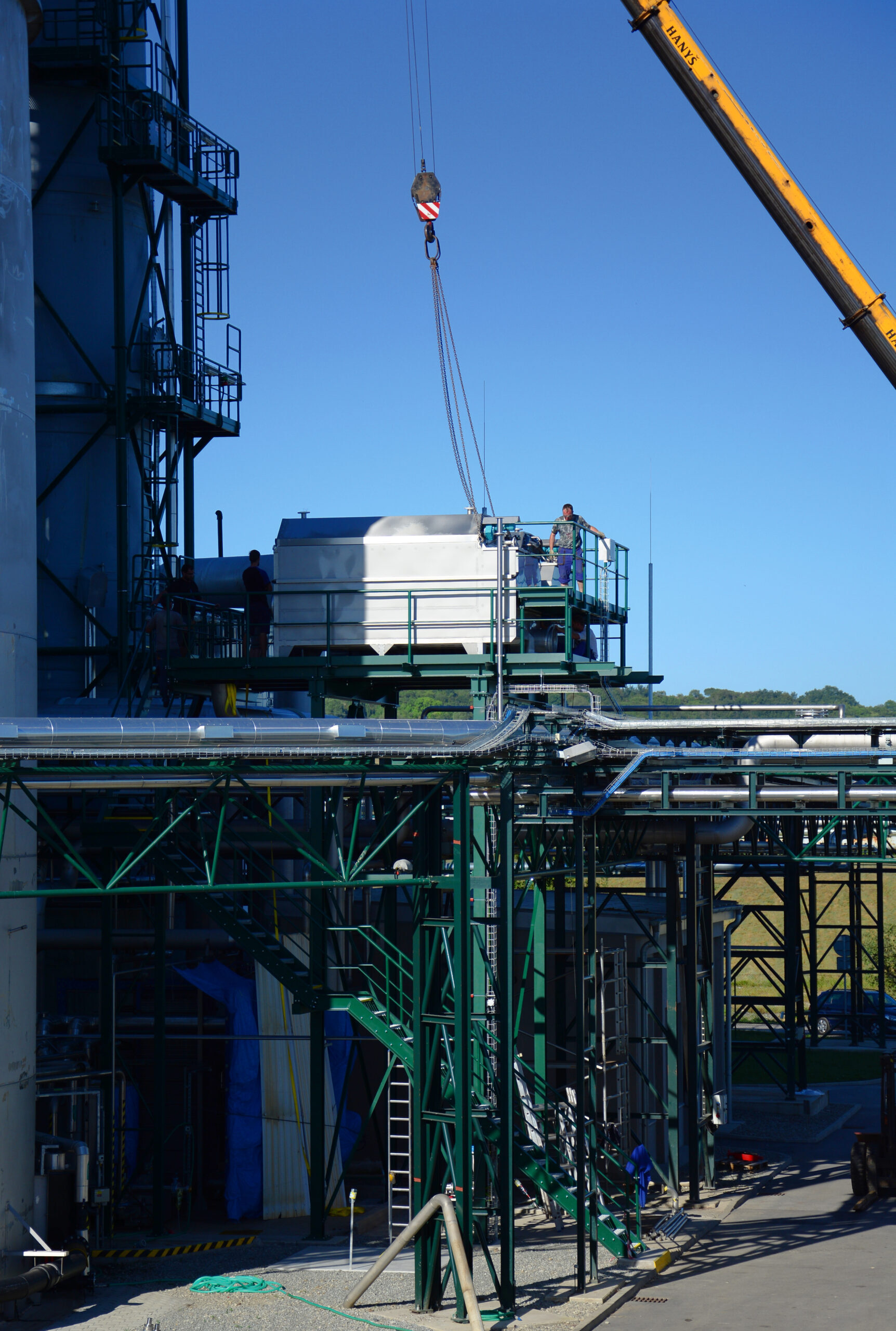

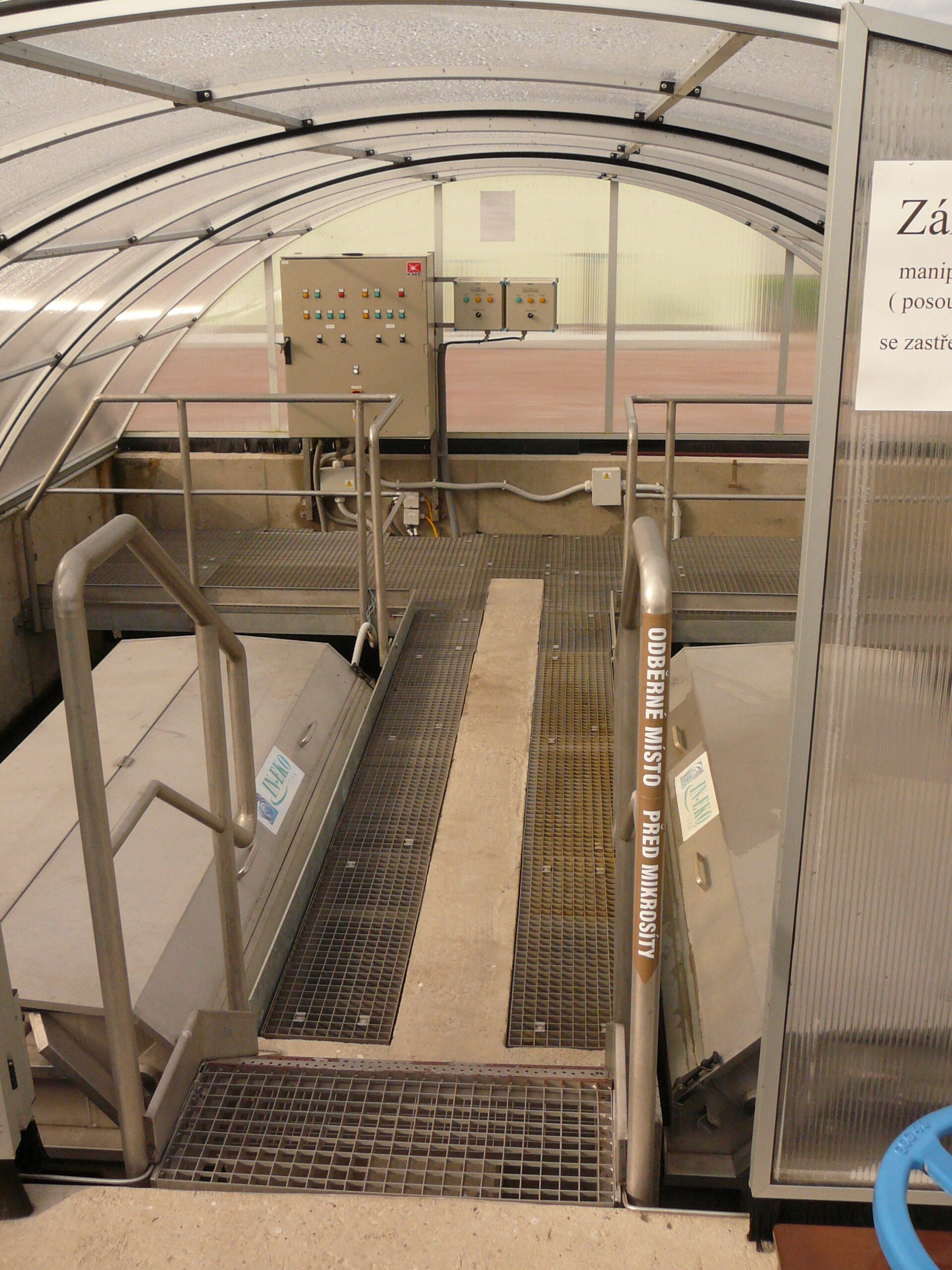

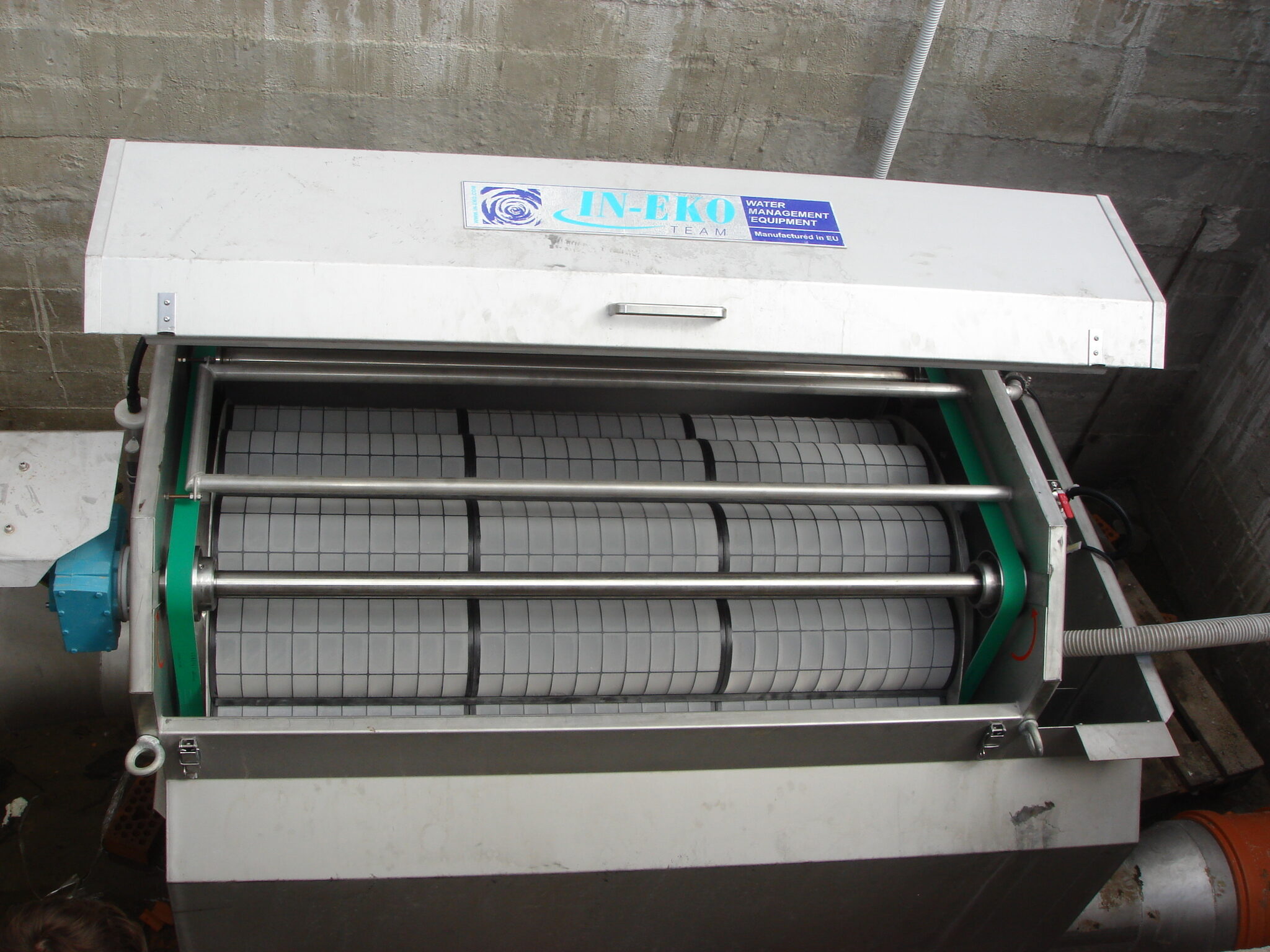

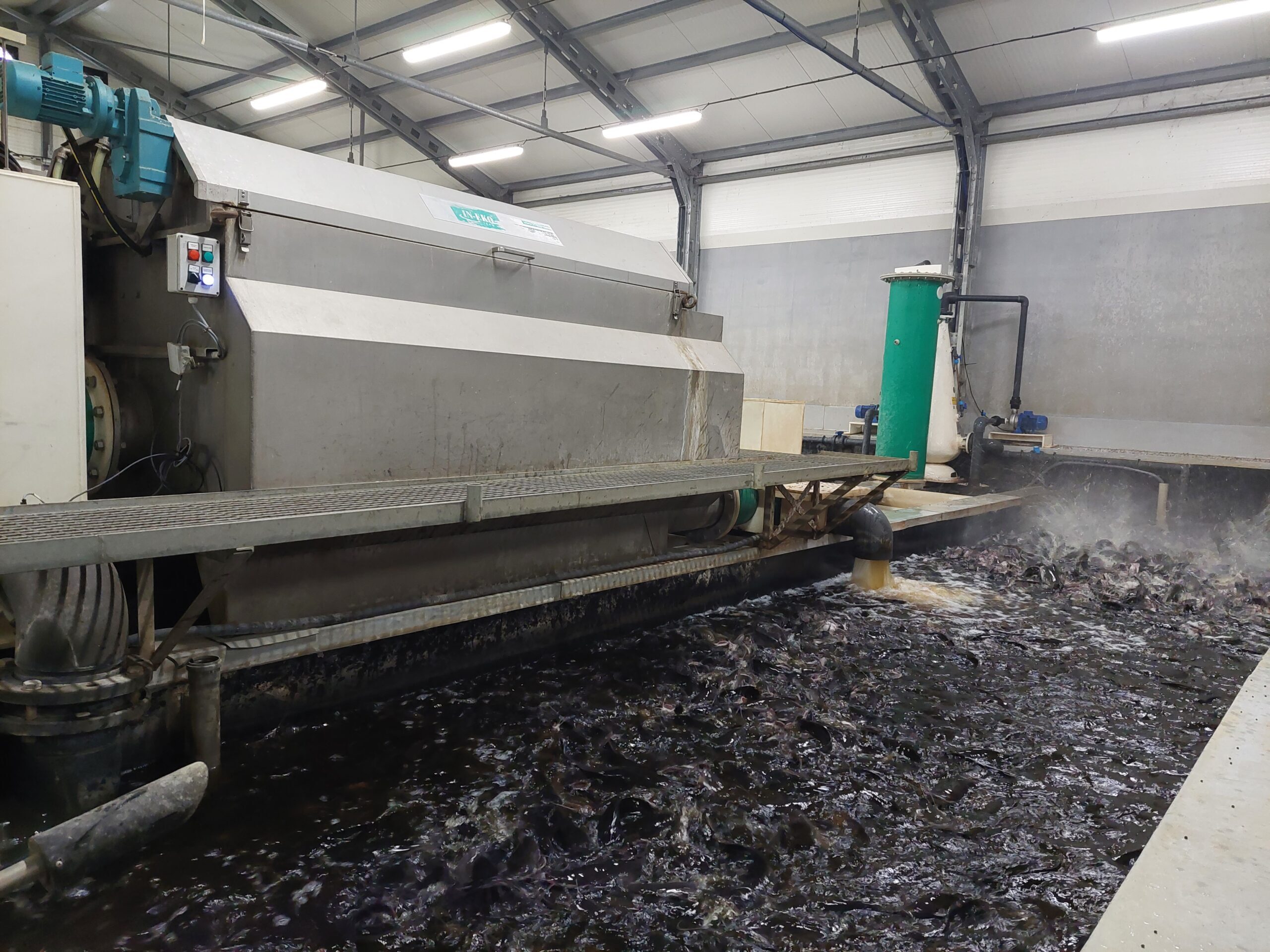

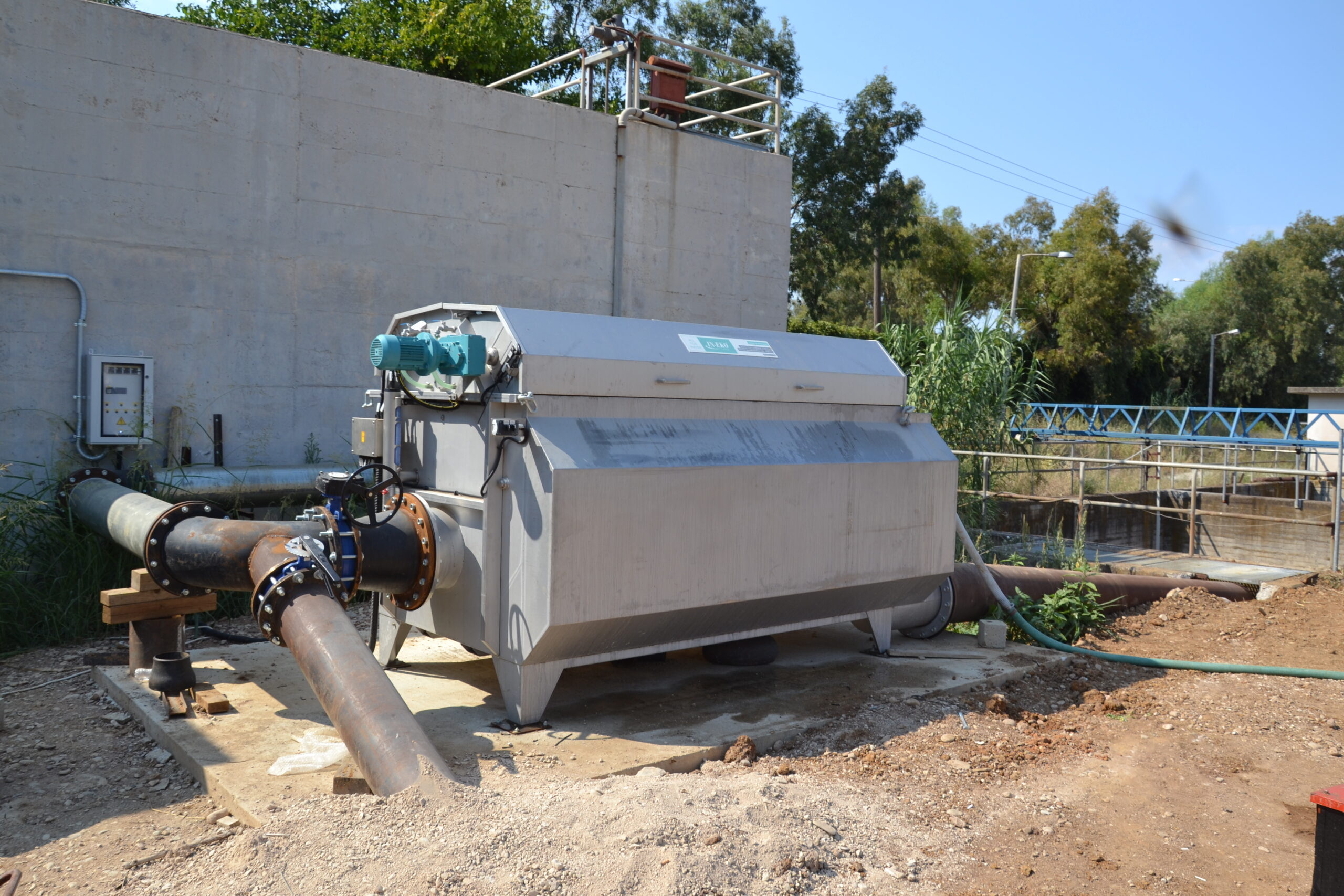

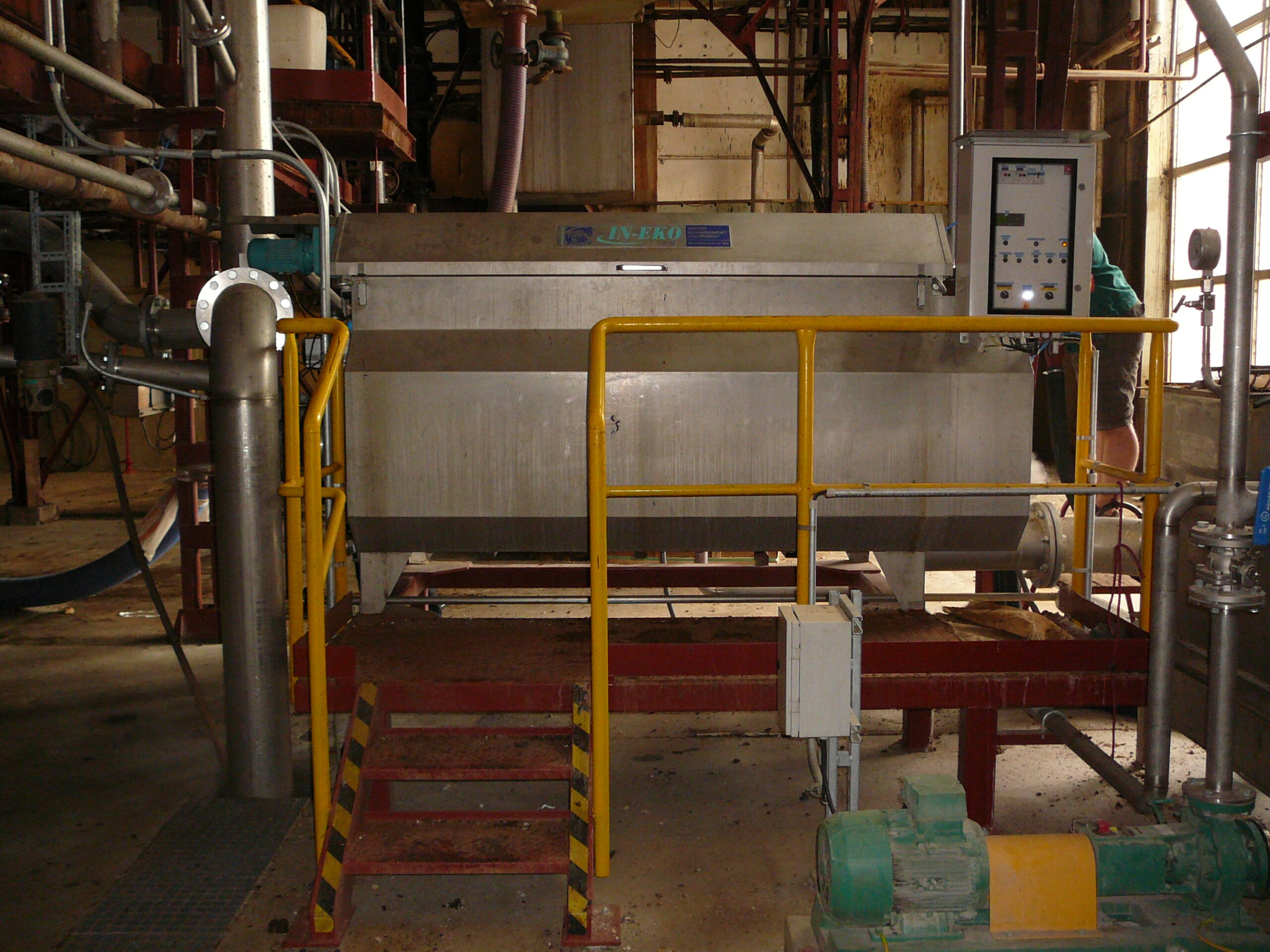

Fotky z aplikací

Filtrační princip

IN → OUT

Jemnost filtrační tkaniny

od 10 µm

Konstrukce

nerezová ocel AISI 304 /AISI 316 nebo vyšší, možnost plastové vany

Typ tkaniny

PES

Ovládání

hladinová sonda + PLC, napojení na SCADA, časovač

Maximální hydraulický průtok

1 080 m³/h

Režim provozu

kontinuální filtrace

Instalace

betonový kanál / ocelová vana

Mikrosítový Bubnový filtr pro komunální, průmyslové a akvakulturní aplikace, a také zaoceánské lodě

Komunální čistírny odpadních vod – filtr je vhodný jako
- terciární stupeň čištění – odstranění NL, snížení CHSK a BSK na odtoku, redukce fosforu až do 0,1 mg/l. Jedná se o vhodné zařízení pro splnění přísných limitů pro vypouštění do recipientů,
- kvartérní čištění – využití jako předčištění pro různé technologie odstranění PFAS. Filtr lze využít v kombinaci s dávkováním práškového aktivního uhlí jako samostatný kvartérní stupeň
- náhrada pískové filtrace – stejný nebo vyšší výkon při dramaticky nižší energetické i prostorové náročnosti,
- optimalizace provozu stávající ČOV – zvýšení kapacity bez rozsáhlých stavebních zásahů

Průmyslové provozy – filtr vhodný zejména pro
- potravinářský a nápojářský průmysl
- textilní a papírenský průmysl,
- energetický a teplárenský průmysl
- závlahové systémy
- jímání nátokových vod

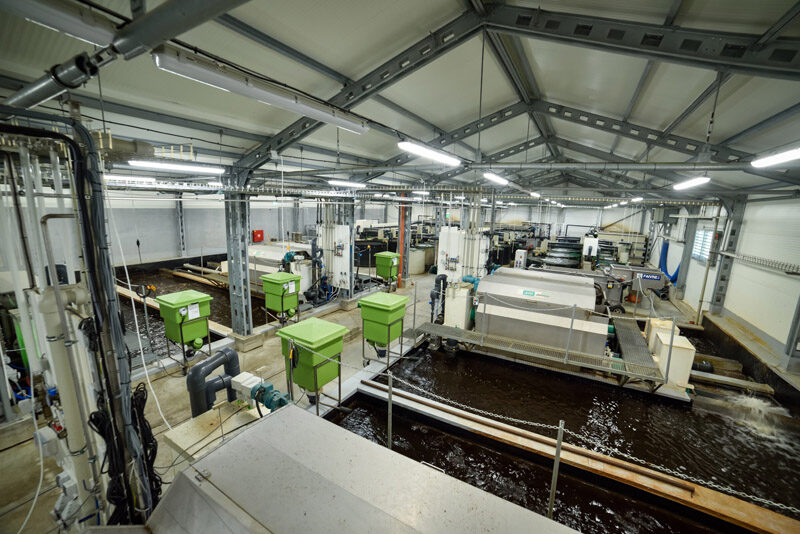

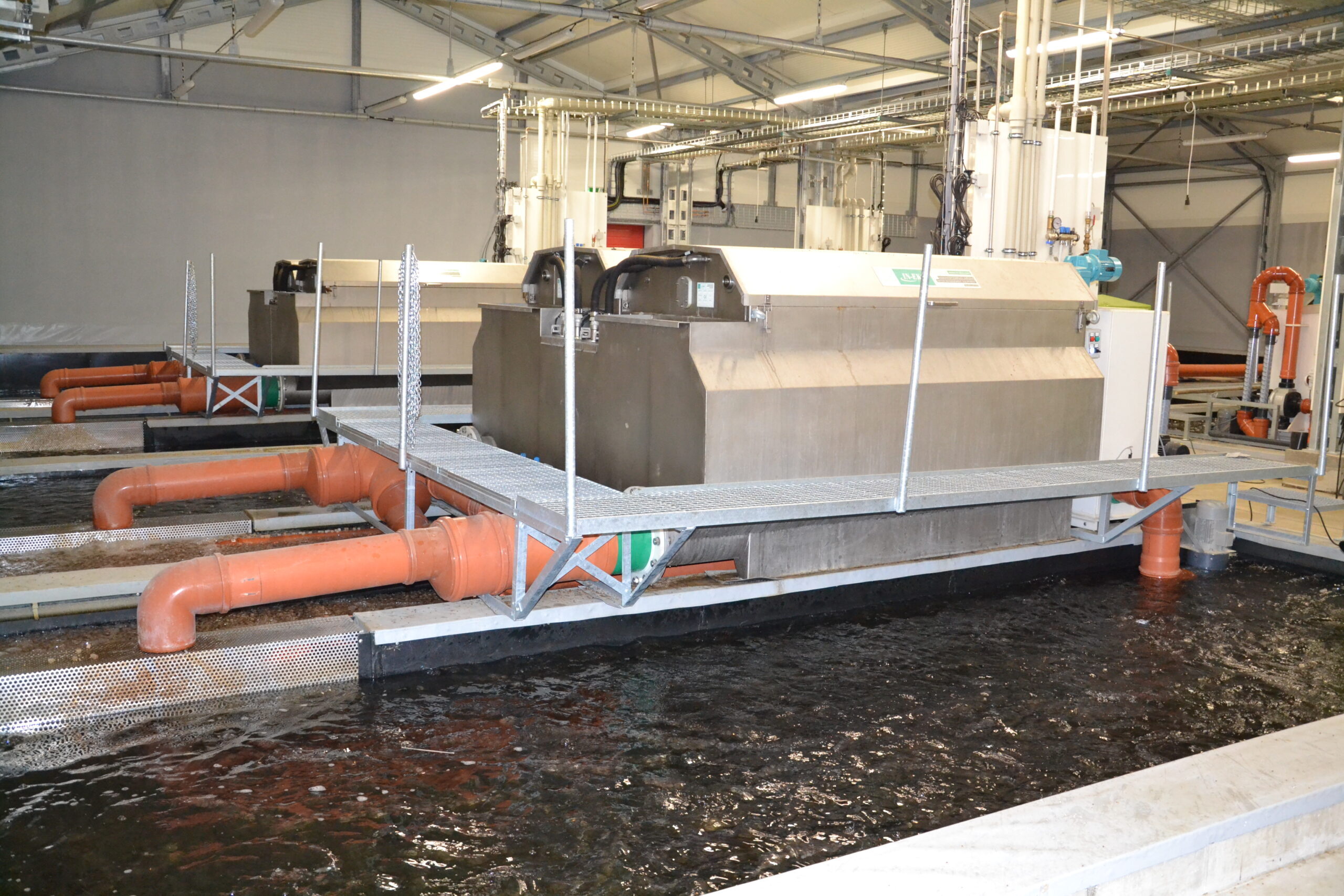

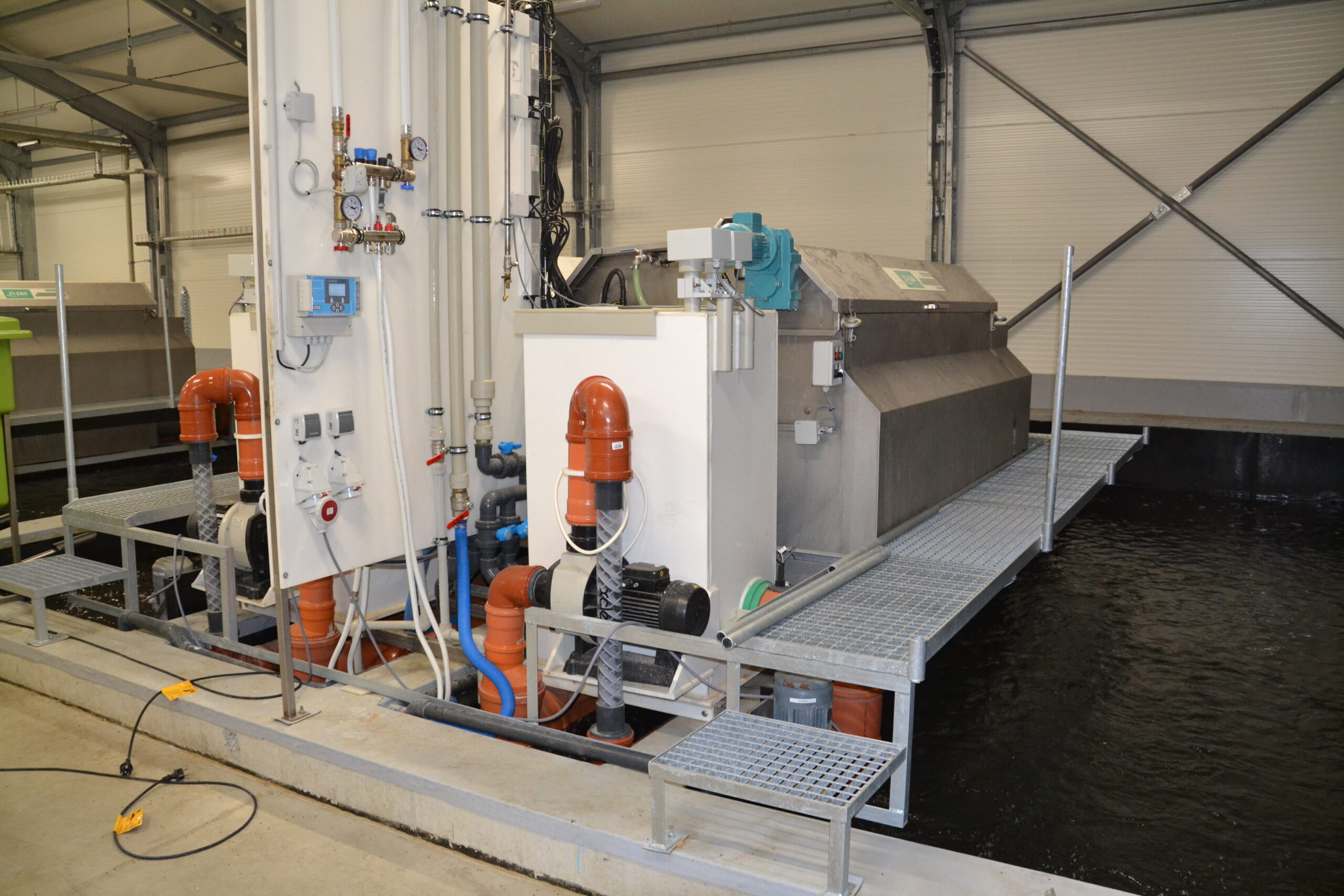

Akvakulturní provozy (RAS – recirkulační systémy) – v akvakultuře patří Mikrosítové Bubnové filtry mezi klíčová zařízení.
- recirkulační systémy (RAS) – Diskový filtr odstraňuje NL, což přímo ovlivňuje zdraví ryb, také snižuje velikost biofiltrů a zvyšuje jejich účinnost
- průtočné systémy (FTS) – odstraňuje parazity a řasy, stabilně a efektivně filtruje trus, krmné zbytky a jemné organické částice i při vysokých průtocích a na malém zástavbovém prostoru
- ochrana navazujících technologií (UV, biofiltry, okysličení) – čistší voda zajišťuje výrazně vyšší účinnost a životnost navazujících technologií

Aplikace

Výhody řešení IN-EKO TEAM

nízká spotřeba vody a energie při zpětném proplachu
mimořádně rychlá a snadná výměna CLI-CLO filtračních obloučků
nízký OPEX
výborné řešení pro průmyslové aplikace
robustní oplachový systém
znovuzískání cenných materiálů (udržitelné řešení zvyšující efektivitu procesu a snižující počáteční investiční náklady)
kompaktní a efektivní konstrukce minimalizující nároky na prostor
verze v ocelové vaně přepravitelná v HC kontejneru
nízké náklady na údržbu díky robustní a promyšlené konstrukci
výjimečná účinnost
vyšší kvalita vody na odtoku
rychlé uvedení do provoz
vzdálený monitoring – Industry 4.0

Volitelné modifikace

automatické otevírání/zavírání krytu
UV lampa
chemické čištění (CIP)
zateplení a vyhřívání
gravitační odtah kalu
externí připojení vody pro oplach filtrační tkaniny

Variabilita

možnost filtrační tkaniny od 10 μm do 500 μm
materiál filtrační tkaniny PES nebo PA
odvod kalu gravitačně nebo čerpadlem

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

Udržitelnost jako základ

Od návrhu až po provoz jsou naše technologie navrženy tak, aby šetřily zdroje, energii i prostor. Nejde o módní trend – udržitelnost je přirozenou součástí každého zařízení, které vyvíjíme.

Naším cílem je zajistit čistou vodu pro budoucí generace.

Technology hub

Proč IN-EKO TEAM?

IN-EKO TEAM je česká technologická společnost s vlastním vývojovým a výzkumným oddělením, a také vlastní výrobou. Navrhujeme, vyrábíme a dodáváme špičková zařízení pro čištění odpadních vod – od komunálních čistíren odpadních vod, přes průmyslové provozy až po akvakulturu.

Naše zařízení jsou vyráběna z vysoce kvalitní nerezové oceli a jsou instalována ve více než 80 zemích světa. Díky dlouholetému know-how, patentovaným řešením a preciznímu zpracování nabízíme partnerům jistotu v podobě efektivního zařízení s dlouhou životností, a také následnou servisní a obchodní podporu.

Jsme pro Vás partnerem od prvotního návrhu, přes uvedení do provozu až po následné servisní prohlídky.

O nás

Komunální ČOV

Průmyslové provozy

Akvakultura

Zaoceánské lodě

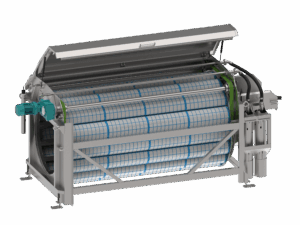

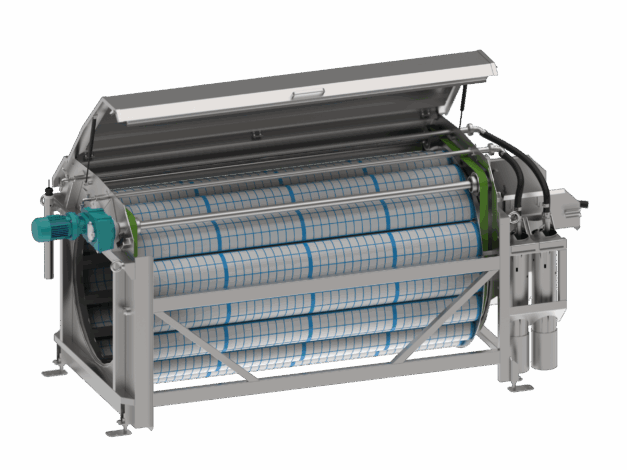

Jak Mikrosítový Bubnový filtr funguje?

Voda obsahující tuhé částice vtéká přívodním potrubím či kanálem do vnitřního prostoru filtračního bubnu, nečistoty se zachytávají na vnitřní straně tkaniny a přečištěná voda protéká přes filtrační tkaninu ven. V této fázi filtračního cyklu je zařízení v klidové pozici – buben se netočí.

Filtrační tkanina se postupně přitékajícími nečistotami ucpává, zvyšuje se odpor tkaniny proti protékání a uvnitř bubnu se zvyšuje hladina vody. Při dosažení nastaveného rozdílu hladin ve vnitřní a vnější části filtračního bubnu, hladinová sonda umístěná na předním čele filtru automaticky zapne pohon otáčení bubnu a současně proplachovací čerpadlo(a), které čerpá přefiltrovanou vodu do trysek proplachovacího systému. Orientovaným proudem vody vystřikovaným z trysek jsou strhávány nečistoty zachycené na vnitřní straně tkaniny do odpadního žlabu, který je umístěn uvnitř bubnu. Kal odtéká do kalové jímky a zde je kalovým čerpadlem, které je také automaticky řízeno hladinovými sondami umístěnými na stěně kalové jímky, odčerpáván ven. Popřípadě při možnosti gravitačního odtoku kalu je kalové čerpadlo vynecháno.

Po ukončení procesu proplachu klesne hydrostatický tlakový odpor. Otáčením bubnu se propláchnutá tkanina přemístí do spodní části filtru, rozdíl hladin se sníží a sonda automaticky vypne jak pohon otáčení bubnu, tak čerpadlo. Vyčištěná voda odtéká přes přepadovou hranu do další technologie.

Filtrace probíhá kontinuálně bez přerušení.

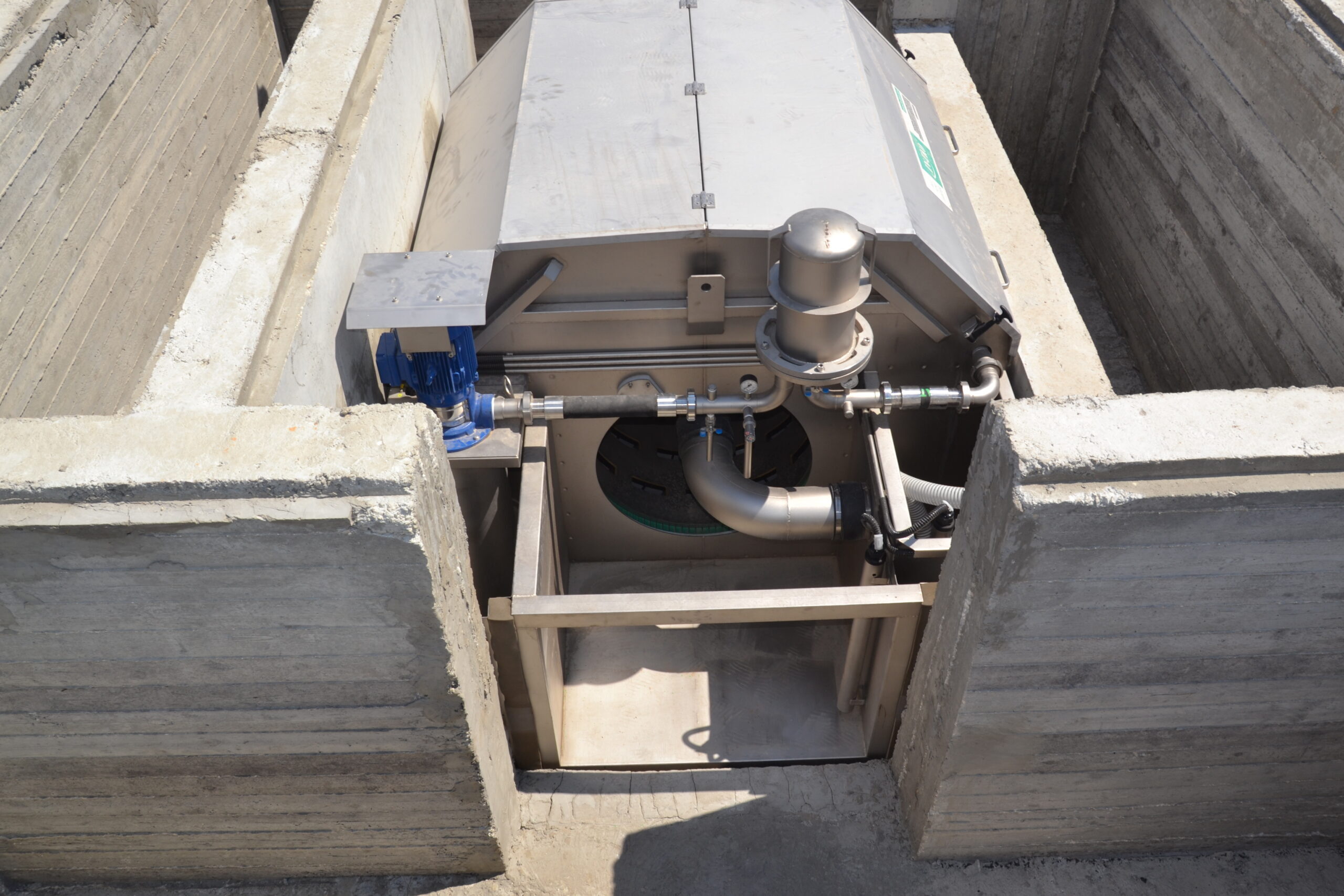

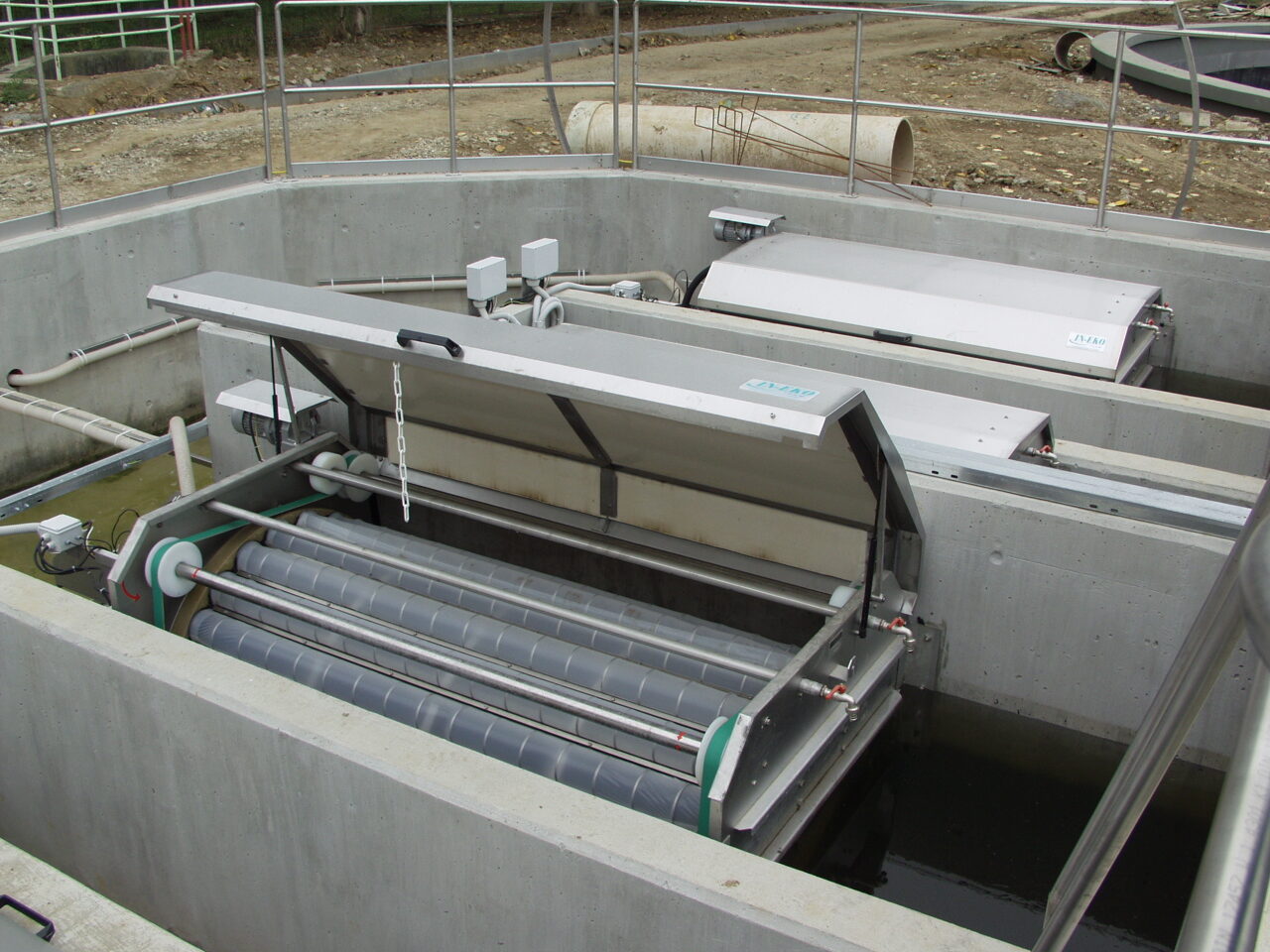

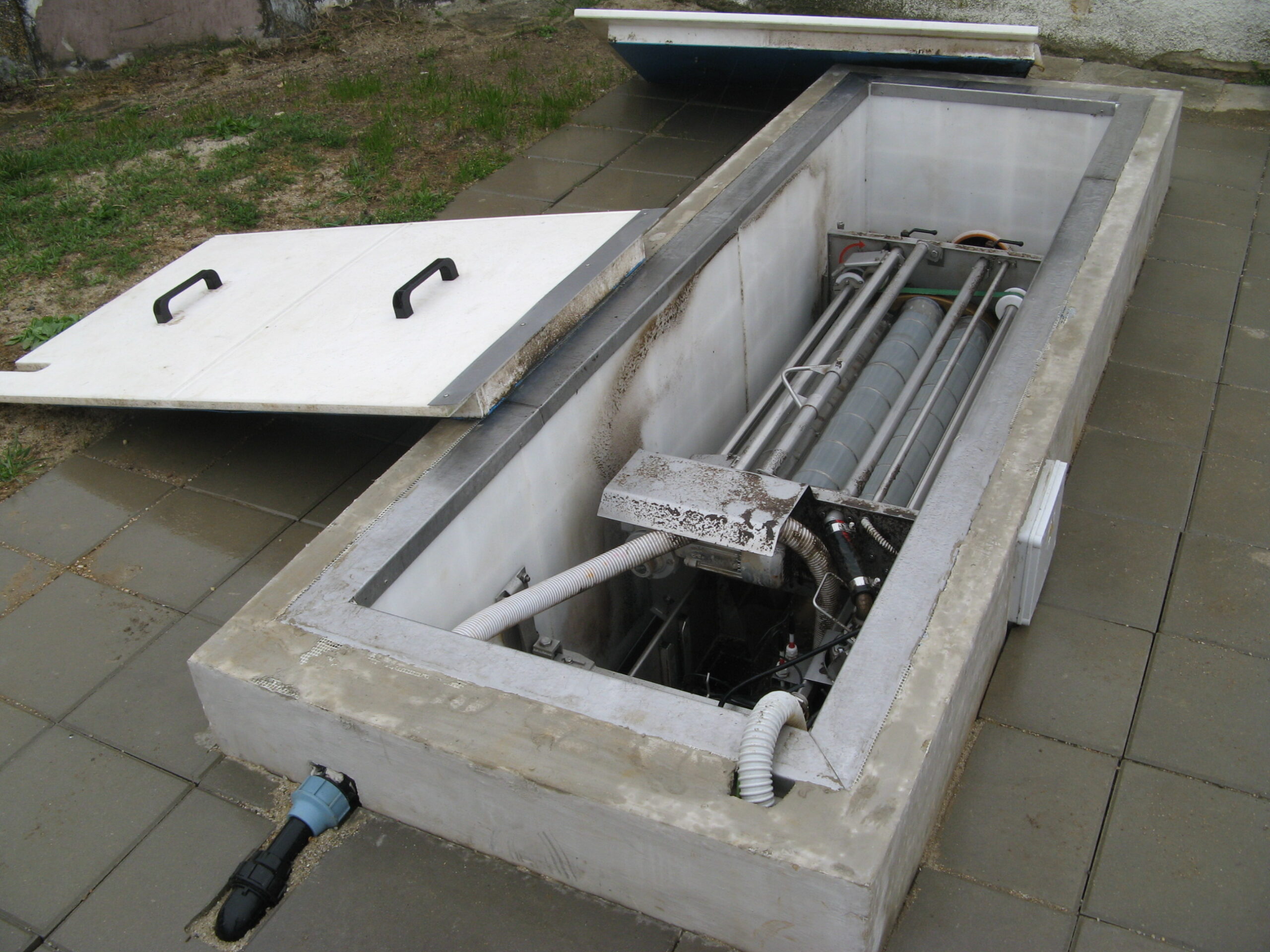

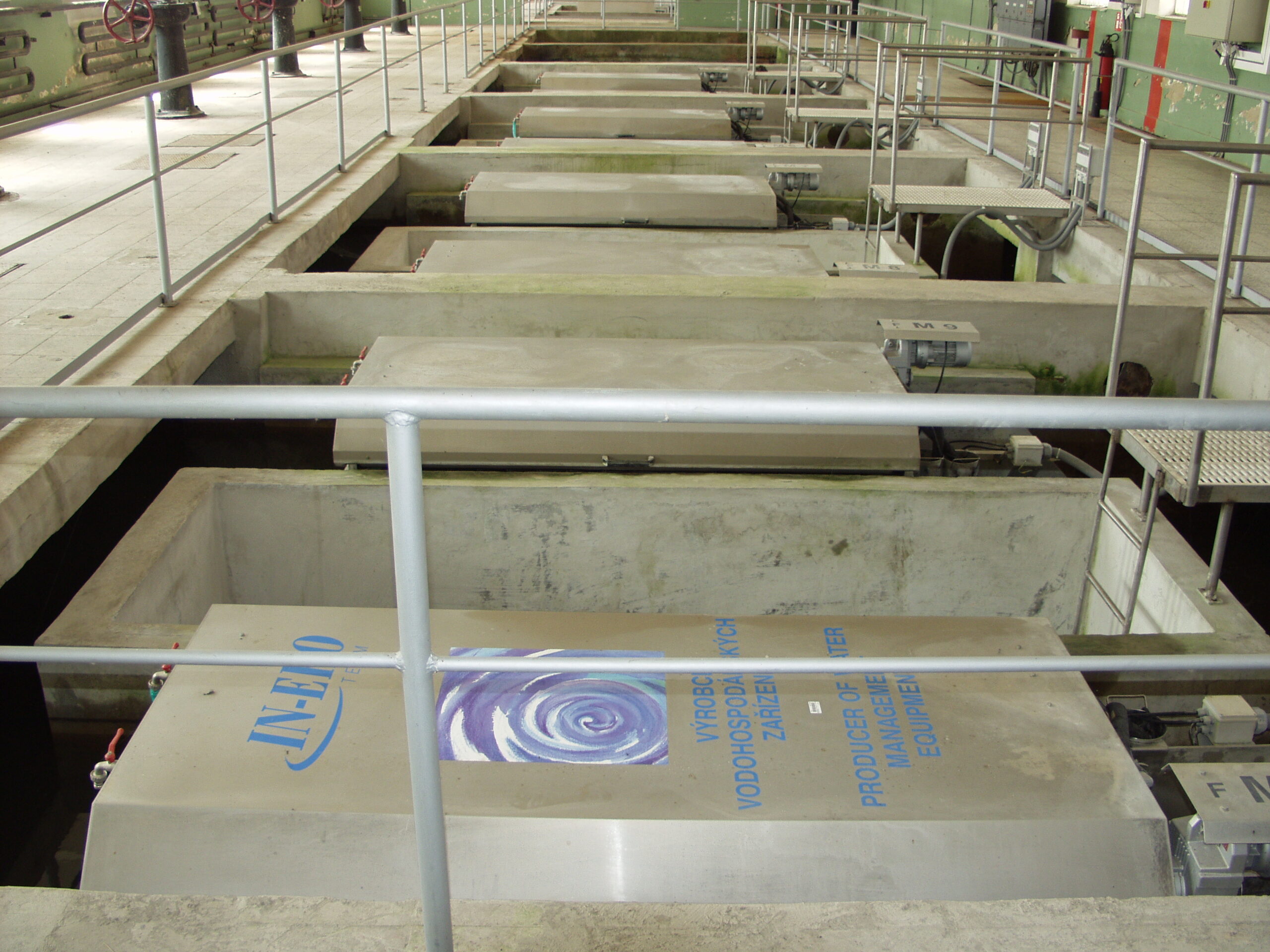

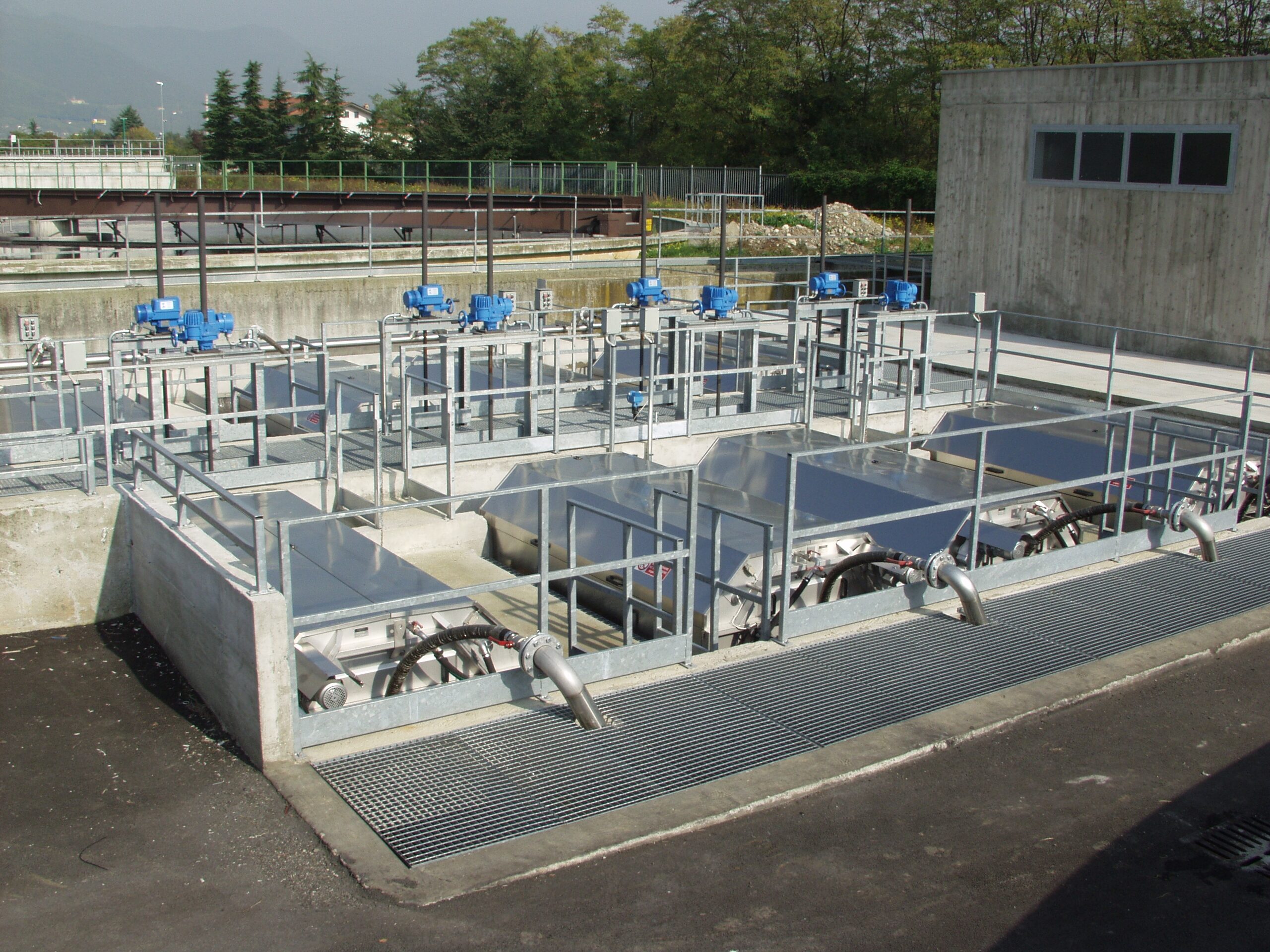

Instalace v betonovém kanálu

Primárně určeno pro gravitační nátok na filtr.

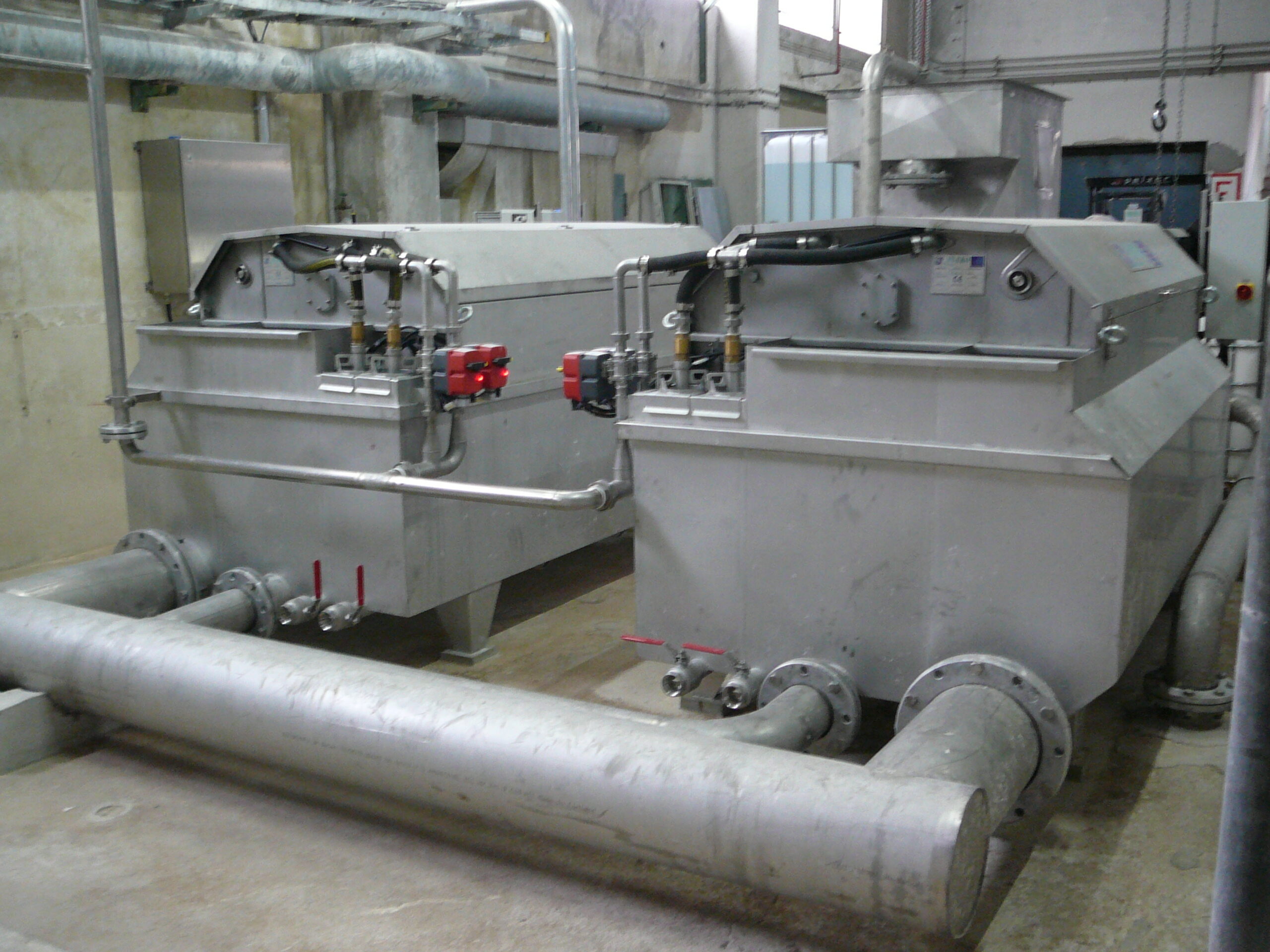

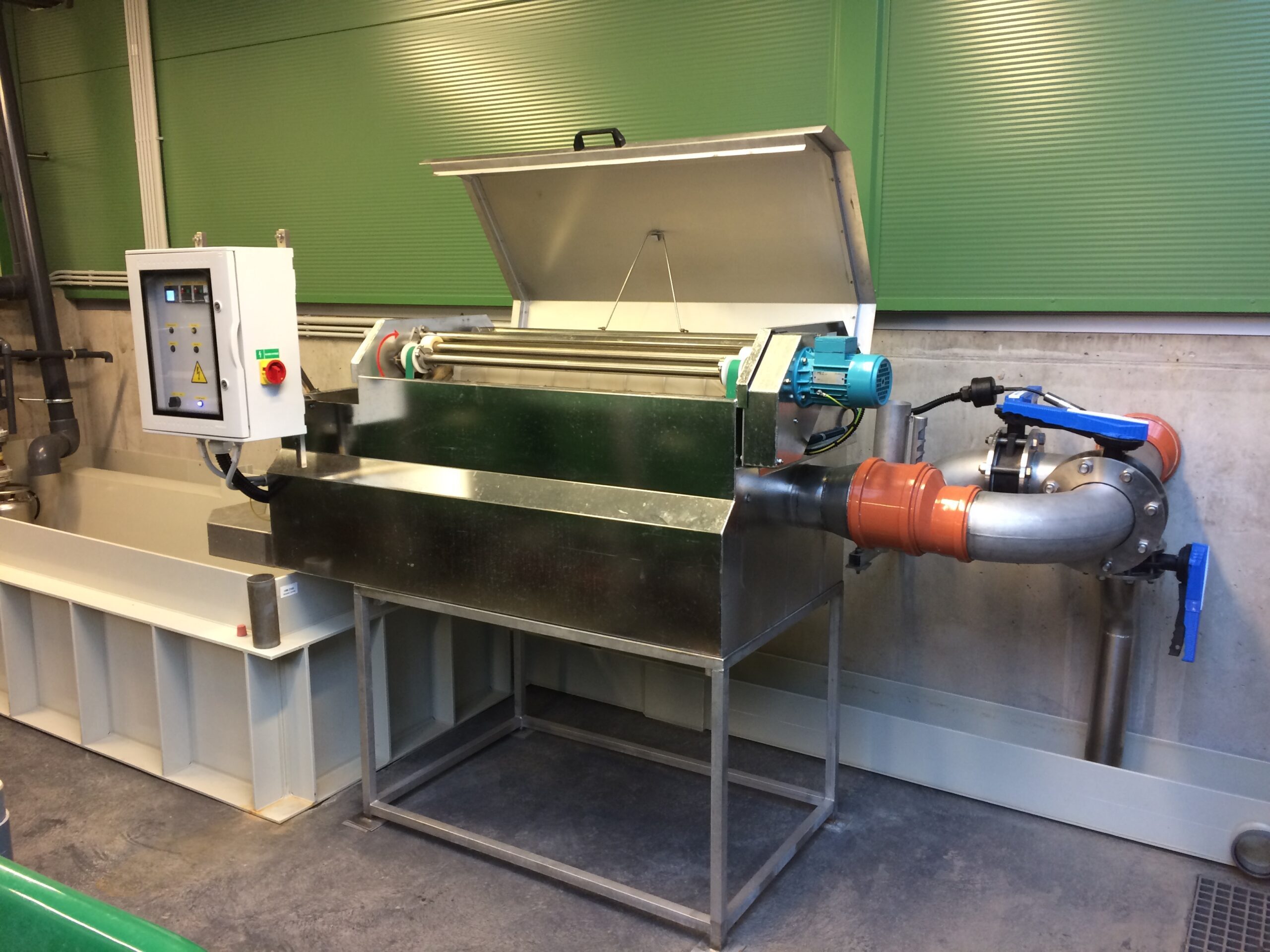

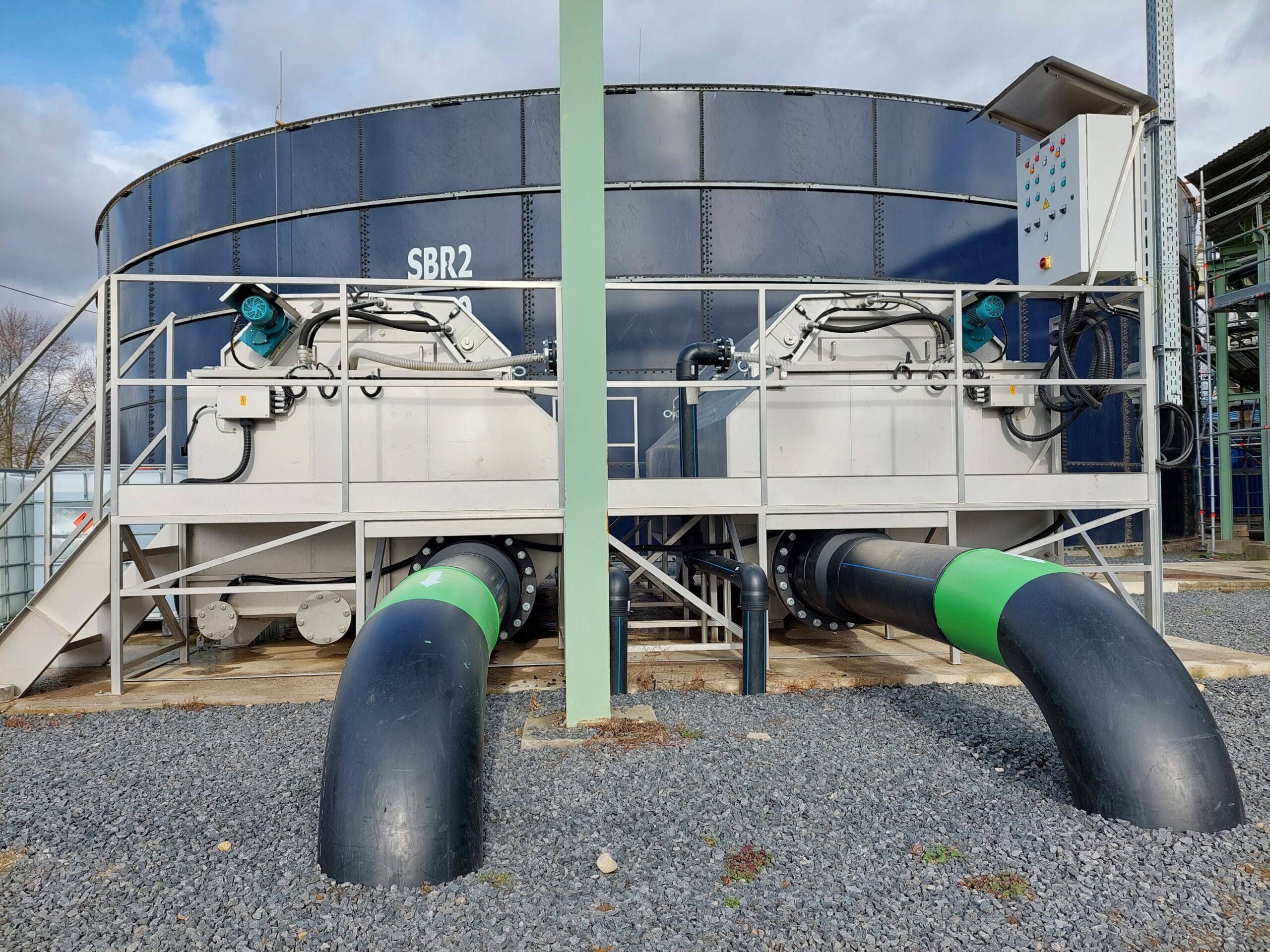

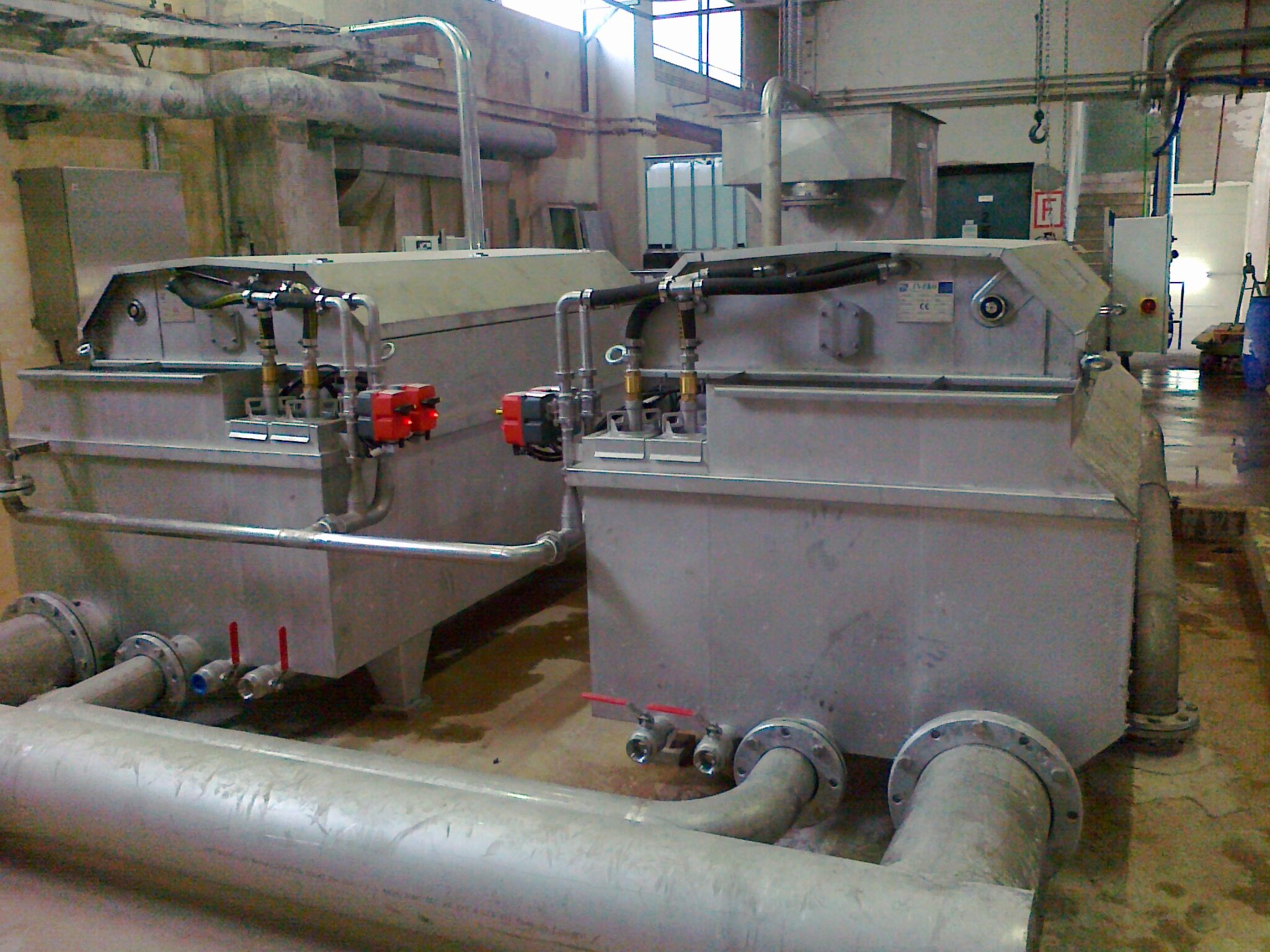

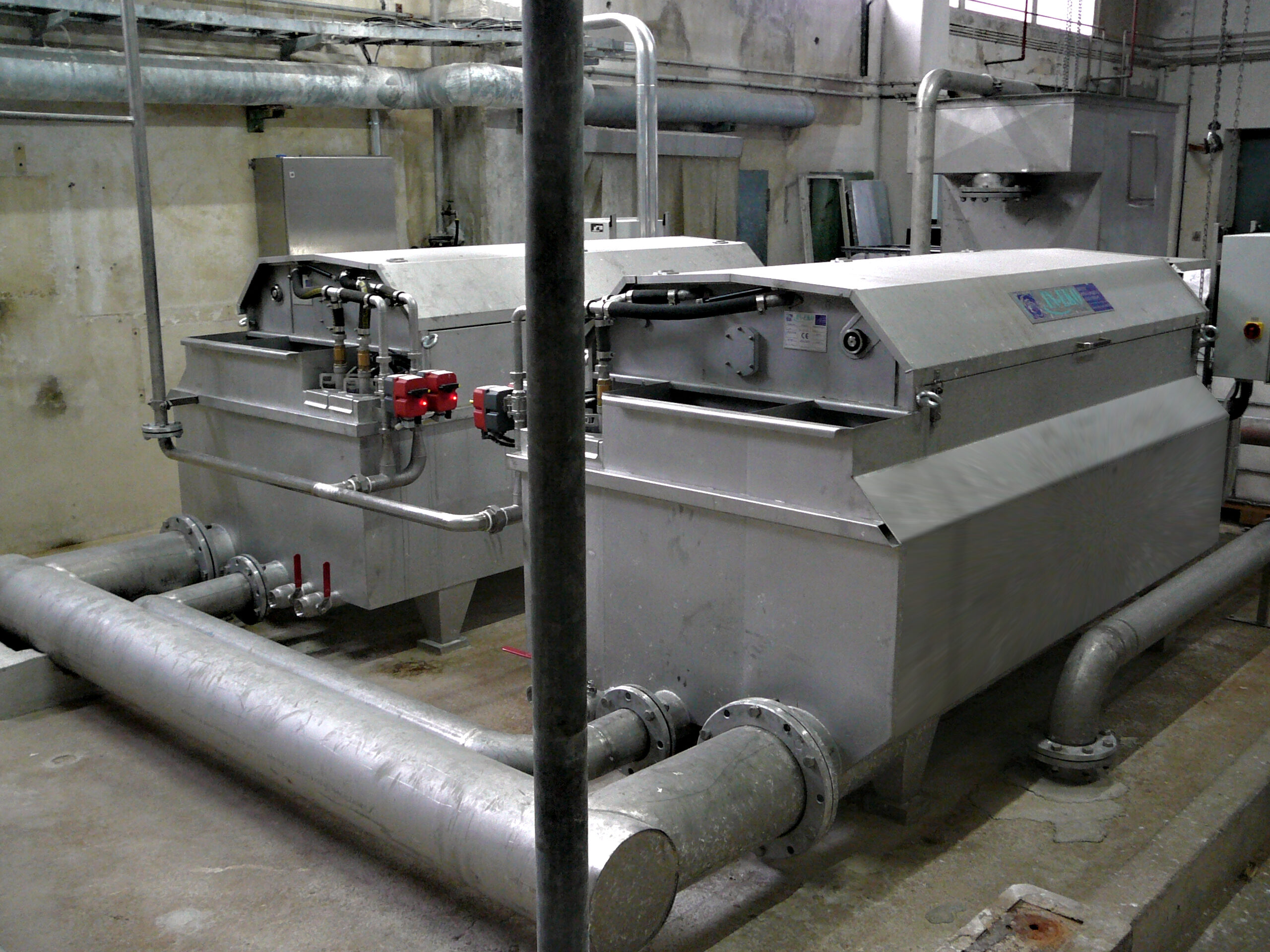

Instalace v ocelové vaně

Možnost gravitačního i čerpaného nátoku.

Připojení nátoku a odtoku pomocí potrubí.

Unikátní "CLI-CLO" filtrační obloučky

Jedná se o patentovaný systém bez nutnosti upevnění šrouby. Filtrační obloučky stačí jen „nakliknout“.

Principem je jednotná nosná mřížka s různou filtrační tkaninou pro všechny velikosti filtrů. Montáž filtrační mřížky lze uskutečnit velmi rychle, ušetříte tedy čas na údržbu a náklady za náhradní díly.

Všechna těsnění jsou integrována do filtračního obloučku a společně s filtrační tkaninou tvoří jeden celek.

Jednotlivé filtrační obloučky jsou vyrobeny z odolného a recyklovatelného ABS plastu a prověřené filtrační tkaniny, která se vyznačuje snadným oplachem. Což je velice důležité pro snížení spotřeby oplachové vody a elektrické energie.
