Robustní Bubnový filtr

Vysoce účinná filtrace vhodná pro aplikace s vysokým látkovým zatížením Mikrofiltrace a filtrace

ROBUSTNÍ Bubnový filtr s nerezovou tkaninou je ideální pro průmyslové aplikace, které vyžadují mechanickou, tepelnou nebo chemickou odolnost a spolehlivě zvládnou vysoké látkové zatížení. Své uplatnění najde i na komunálních ČOV s vyšším zatížením NL, popřípadě požadavkem na nerezovou filtrační tkaninu.

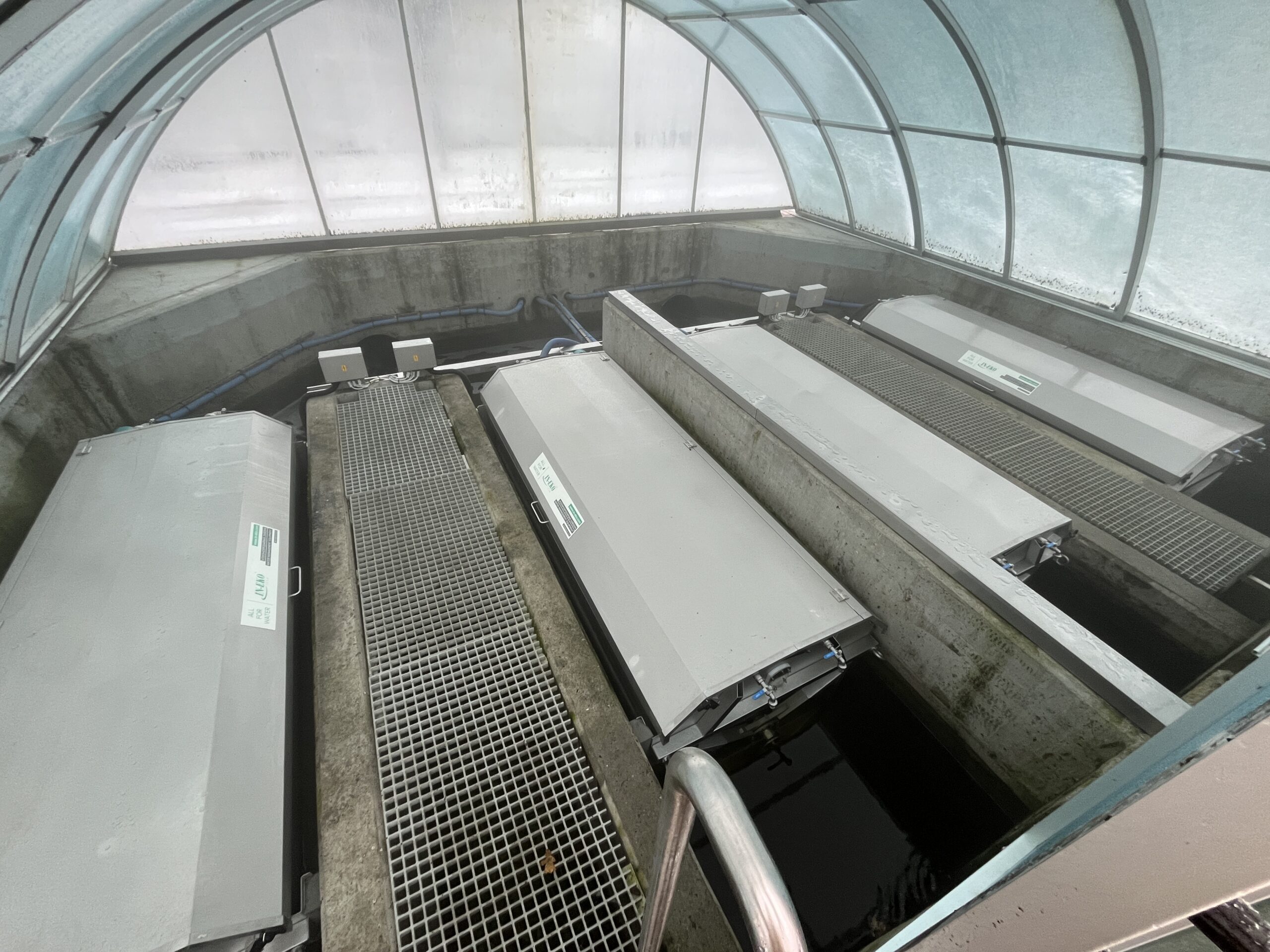

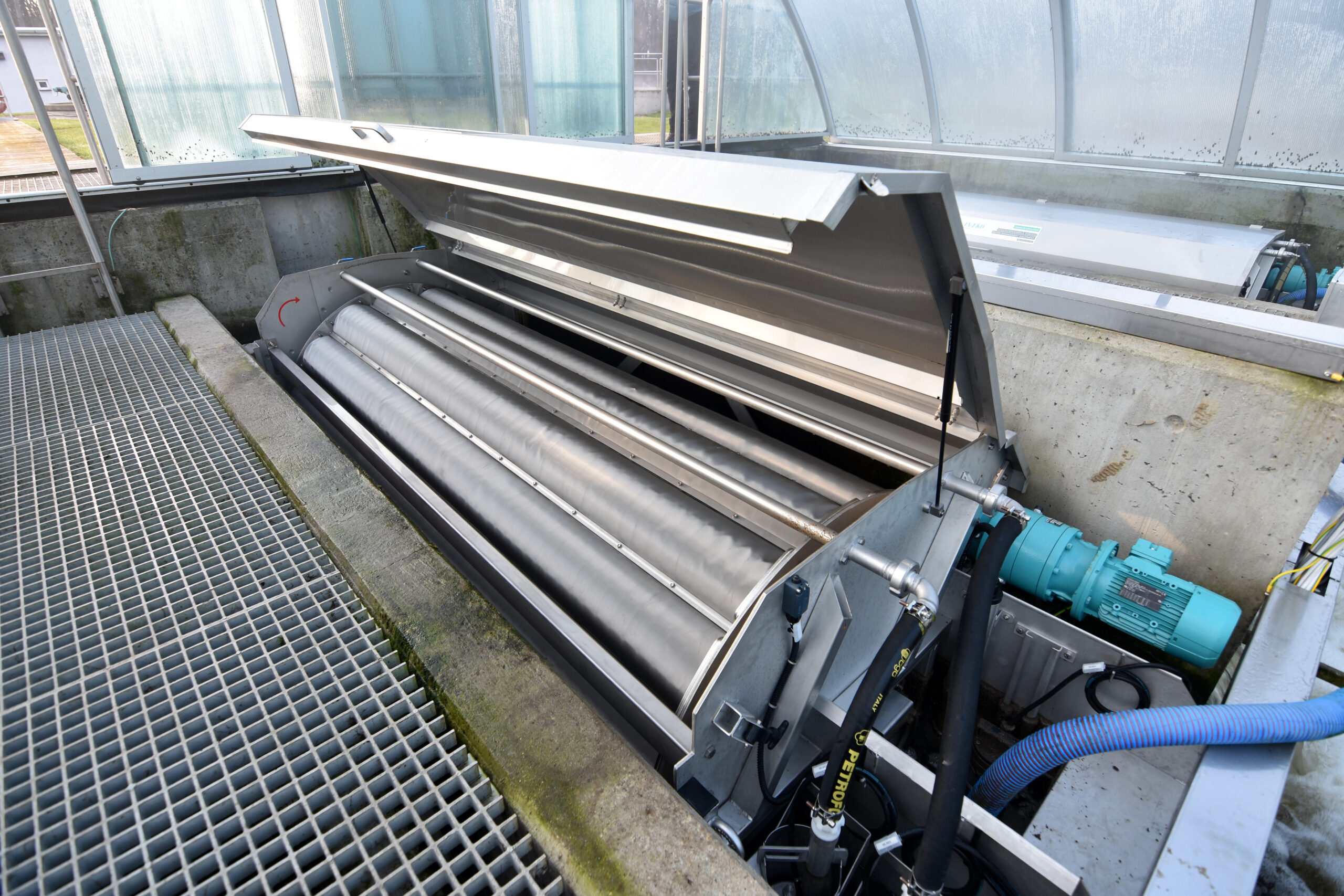

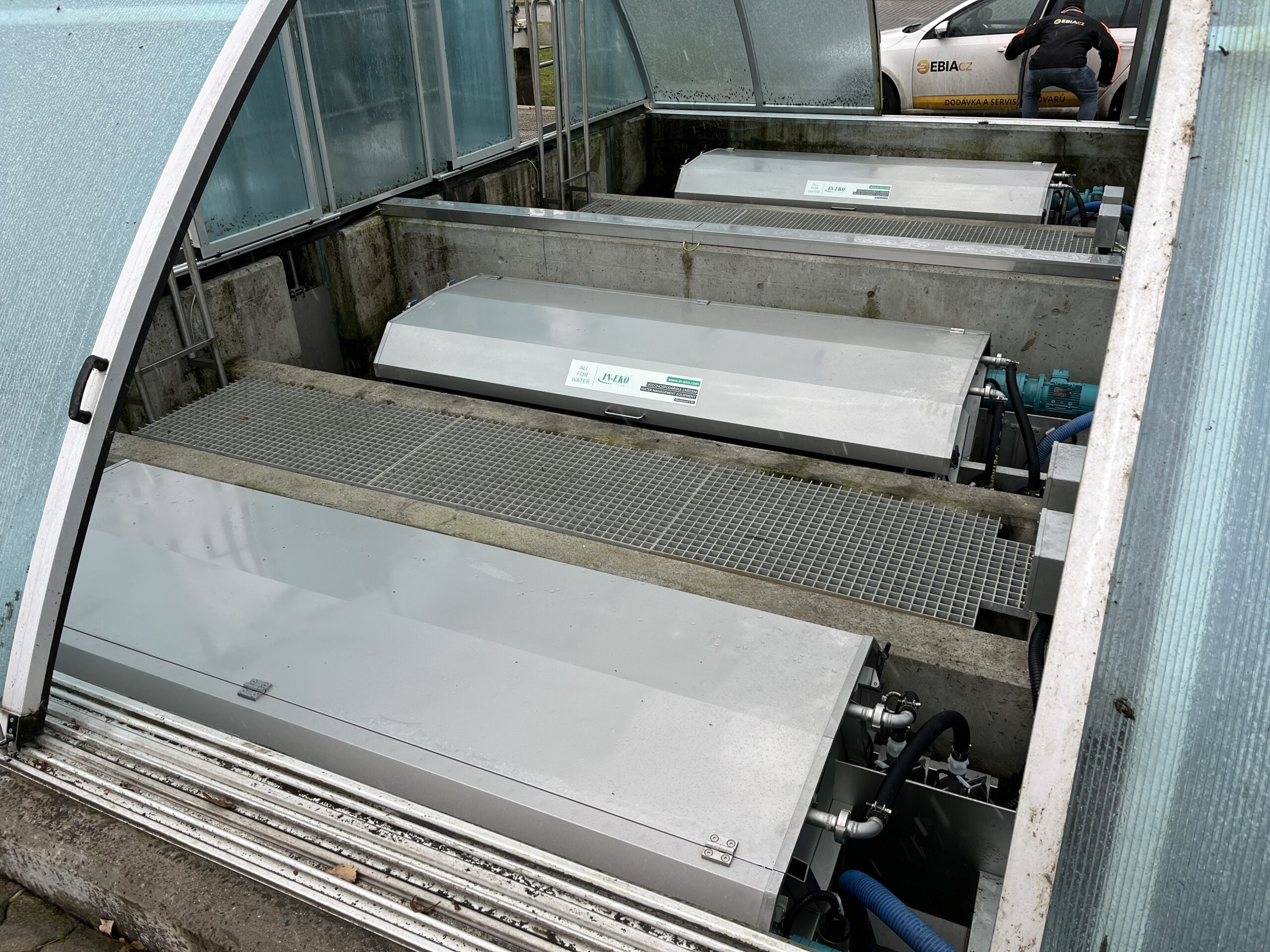

Fotky z aplikací

Filtrační princip

IN → OUT

Jemnost filtrační tkaniny

od 40 μm

Konstrukce

nerezová ocel AISI 304 / 316 nebo vyšší

Typ tkaniny

nerez

Ovládání

hladinová sonda + PLC, napojení na SCADA, časovač

Režim provozu

kontinuální filtrace

Instalace

betonový kanál / ocelová vana

Naše řešení na míru pro komunální a průmyslové aplikace

ROBUSTNÍ Bubnový filtr je vysoce odolné zařízení navržené pro náročné provozy, kde je klíčová mechanická stabilita, dlouhá životnost a spolehlivý výkon při vysokém zatížení.

Díky své konstrukci, robustním komponentům a speciální nerezové filtrační tkanině je ideální volbou především pro průmyslové aplikace, kde běžné filtry selhávají nebo mají krátkou životnost.

Komunální čistírny odpadních vod – filtr je vhodný jako
- terciární stupeň čištění – odstranění NL, snížení CHSK a BSK na odtoku
- optimalizace provozu stávající ČOV – zvýšení kapacity bez rozsáhlých stavebních zásahů

Průmyslové provozy – filtr vhodný zejména pro
- potravinářský a nápojářský průmysl
- textilní a papírenský průmysl,
- energetický a teplárenský průmysl
- akvakultura
- jímání nátokových vod

Aplikace

Výhody řešení IN-EKO TEAM

spolehlivý filtr pro vysoké látkové zatížení
dlouhá životnost nerezové filtrační tkaniny
nízké nároky na údržbu
zvýšení kvality vody na odtoku
ideální řešení pro průmyslové aplikace
gravitační systém šetří vstupní náklady na energie
vynikající mechanická, tepelná a chemická odolnost nerezového řetězu a nerezové tkaniny
možnost filtrace s vyšší teplotou a širokým rozsahem pH
znovuzískání cenných materiálů zpět do procesu šetří vstupní náklady
zařízení je po instalaci připraveno k okamžitému provozu
vzdálený monitoring – Industry 4.0

Volitelné modifikace

automatické otevírání/zavírání krytu
UV lampa
chemické čištění (CIP)
zateplení a vyhřívání
gravitační odtah kalu
externí připojení vody pro oplach filtrační tkaniny

Variabilita

možnost filtrační tkaniny od 40 μm do 100 μm
odvod kalu gravitačně nebo čerpadlem

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

Komunální ČOV

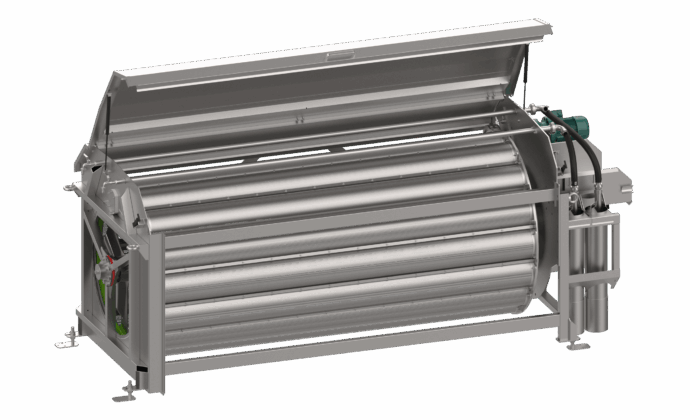

Jak ROBUSTNÍ Bubnový filtr funguje?

Voda obsahující tuhé částice vtéká přívodním potrubím či kanálem do vnitřního prostoru filtračního bubnu, nečistoty se zachytávají na vnitřní straně tkaniny a přečištěná voda protéká přes filtrační tkaninu ven. V této fázi filtračního cyklu je zařízení v klidové pozici – buben se netočí.

Filtrační tkanina se postupně přitékajícími nečistotami ucpává, zvyšuje se odpor tkaniny proti protékání a uvnitř bubnu se zvyšuje hladina vody. Při dosažení nastaveného rozdílu hladin ve vnitřní a vnější části filtračního bubnu, hladinová sonda umístěná na předním čele filtru automaticky zapne pohon otáčení bubnu a současně proplachovací čerpadlo(a), které čerpá přefiltrovanou vodu do trysek proplachovacího systému. Orientovaným proudem vody vystřikovaným z trysek jsou strhávány nečistoty zachycené na vnitřní straně tkaniny do odpadního žlabu, který je umístěn uvnitř bubnu. Kal odtéká do kalové jímky a zde je kalovým čerpadlem, které je také automaticky řízeno hladinovými sondami umístěnými na stěně kalové jímky, odčerpáván ven. Popřípadě při možnosti gravitačního odtoku kalu je kalové čerpadlo vynecháno.

Po ukončení procesu proplachu klesne hydrostatický tlakový odpor. Otáčením bubnu se propláchnutá tkanina přemístí do spodní části filtru, rozdíl hladin se sníží a sonda automaticky vypne jak pohon otáčení bubnu, tak čerpadlo. Vyčištěná voda odtéká přes přepadovou hranu do další technologie.

Filtrace probíhá kontinuálně bez přerušení.
