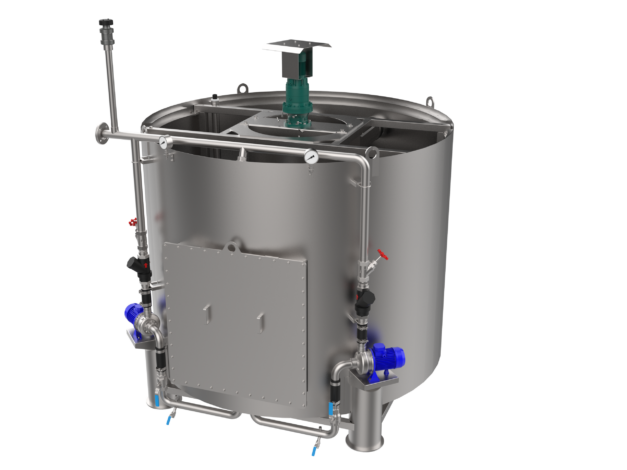

Vertikální Pile Cloth filtr

Vysoce účinná filtrace s minimálními provozními náklady a nejlepším hydraulickým profilem na trhu Mikrofiltrace a filtrace

Zařízení fungující na OUT-IN filtračním principu, 100% ponořený Vertikální Pile Cloth diskový filtr s filtrační tkaninou od 5 μm.

Vertikální Pile Cloth filtr zaručuje maximální účinnost, odstranění NL, redukci BSK a CHSK, redukci fosforu až na 0,1 mg/l, odstranění mikropolutantů. Minimalizuje provozní náklady a nutnost obsluhy.

Filtr je rovněž odolný vůči nárazovému zatížení Qmax a NL.

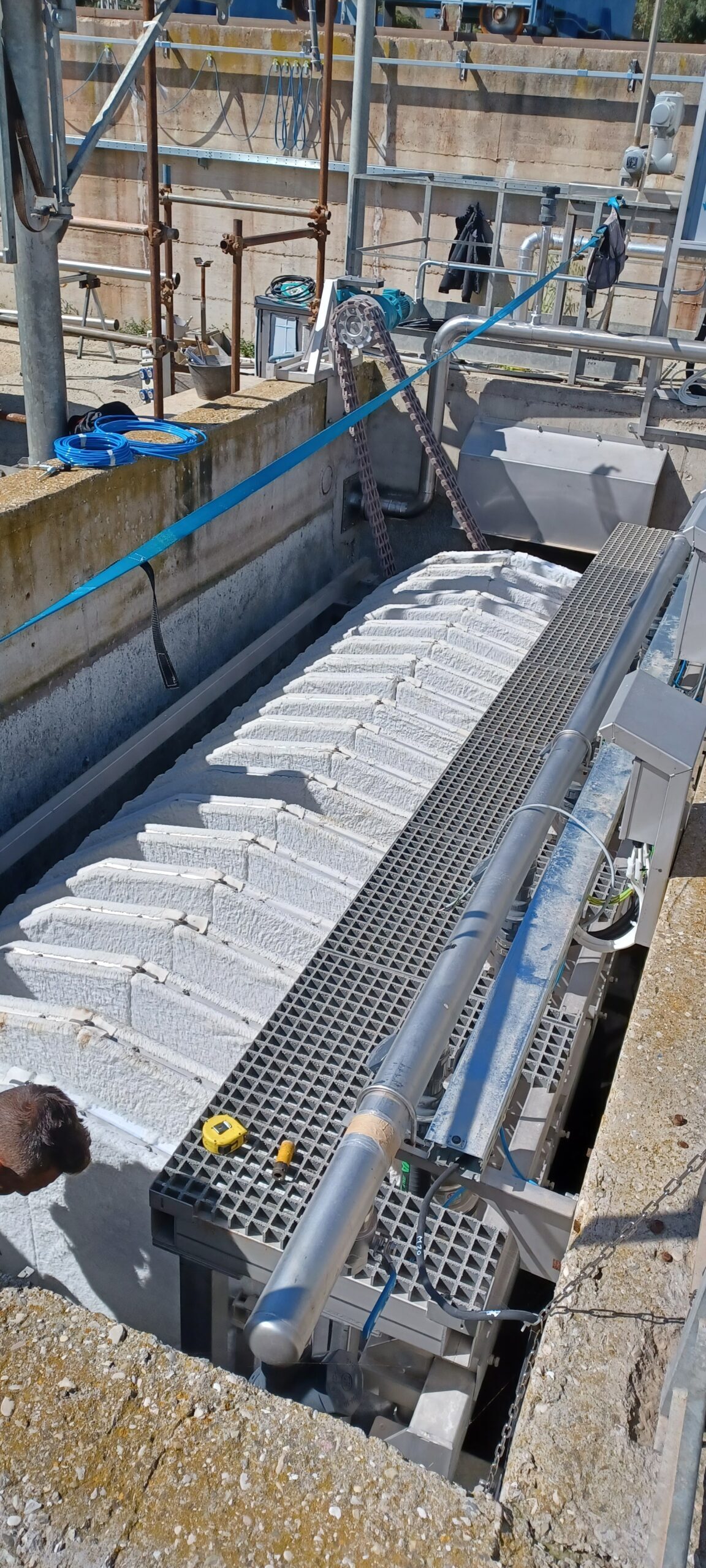

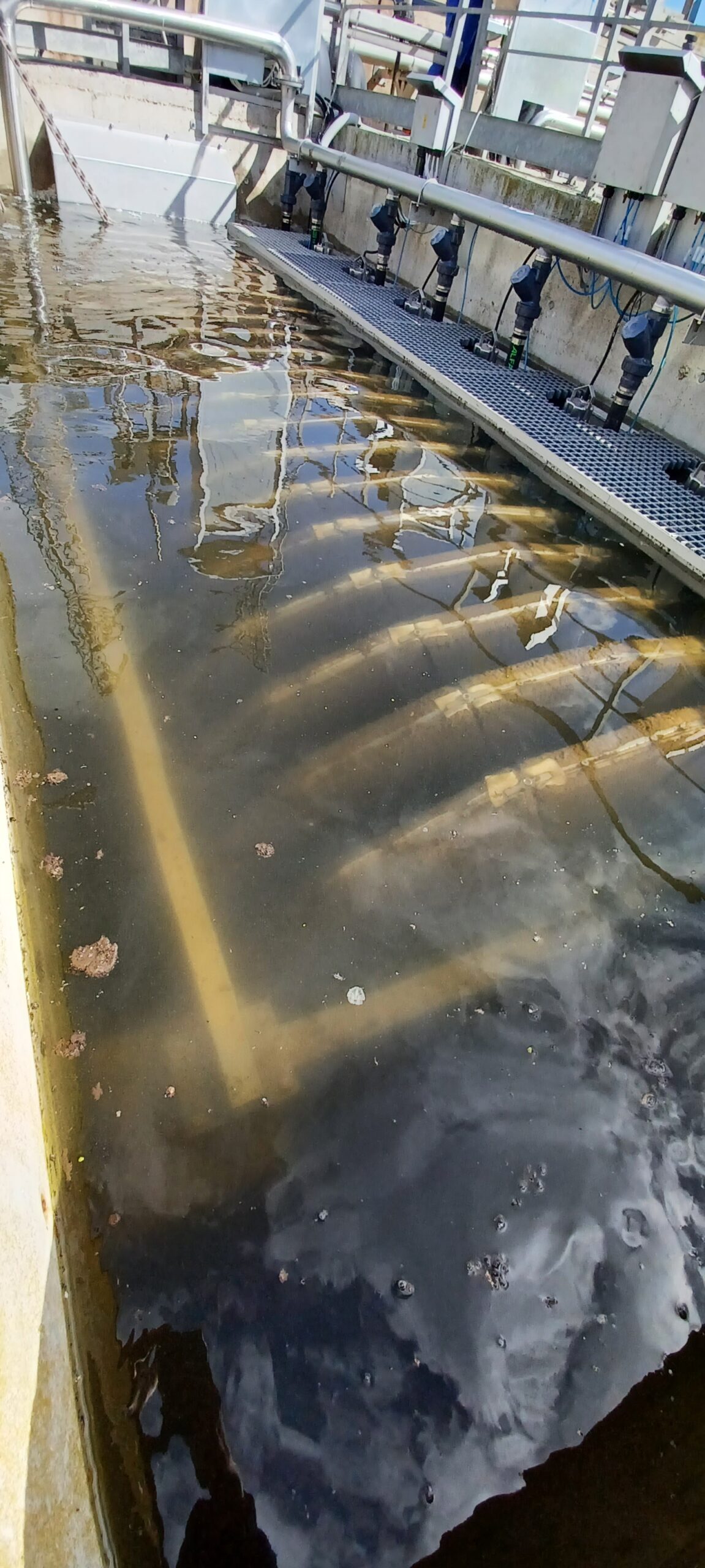

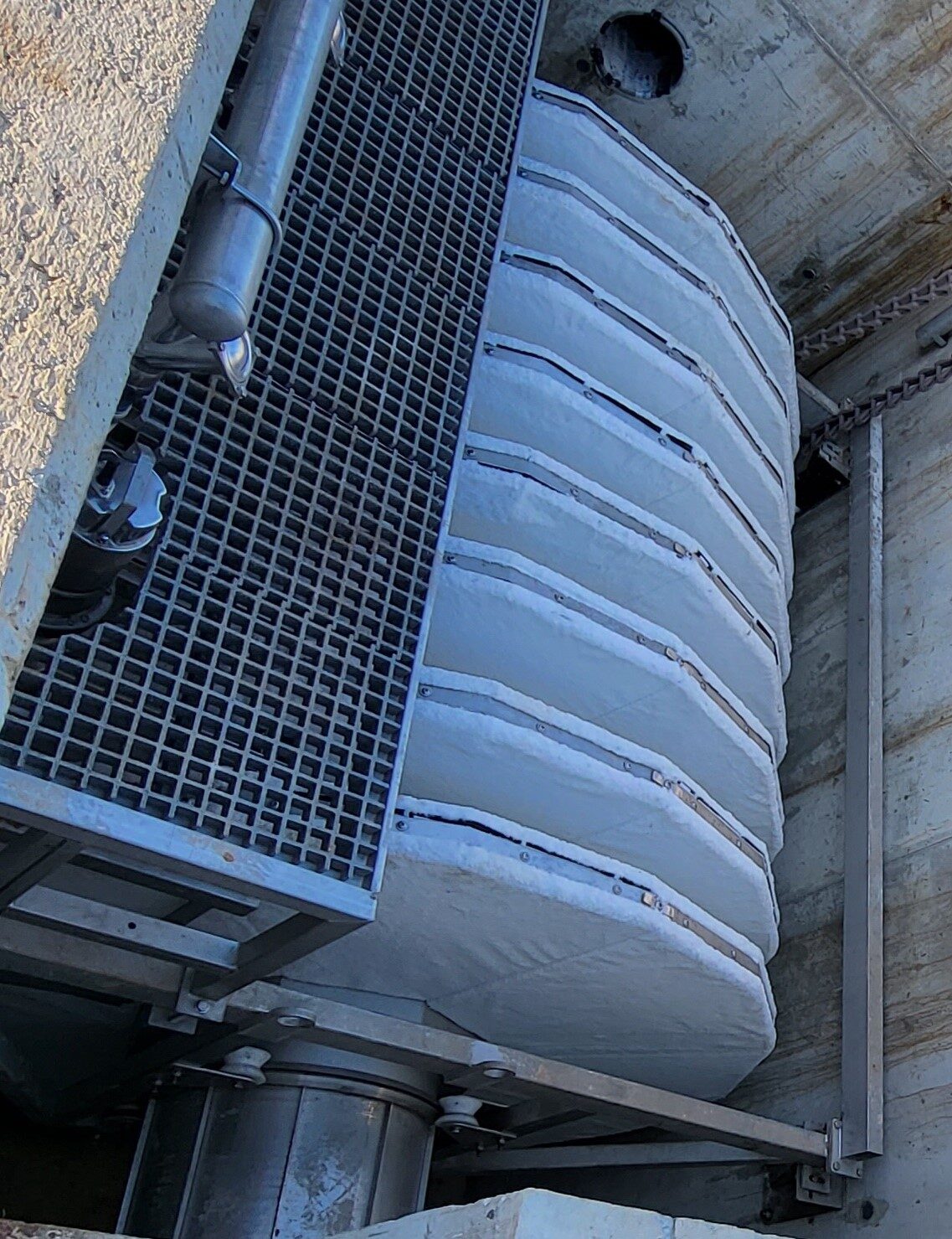

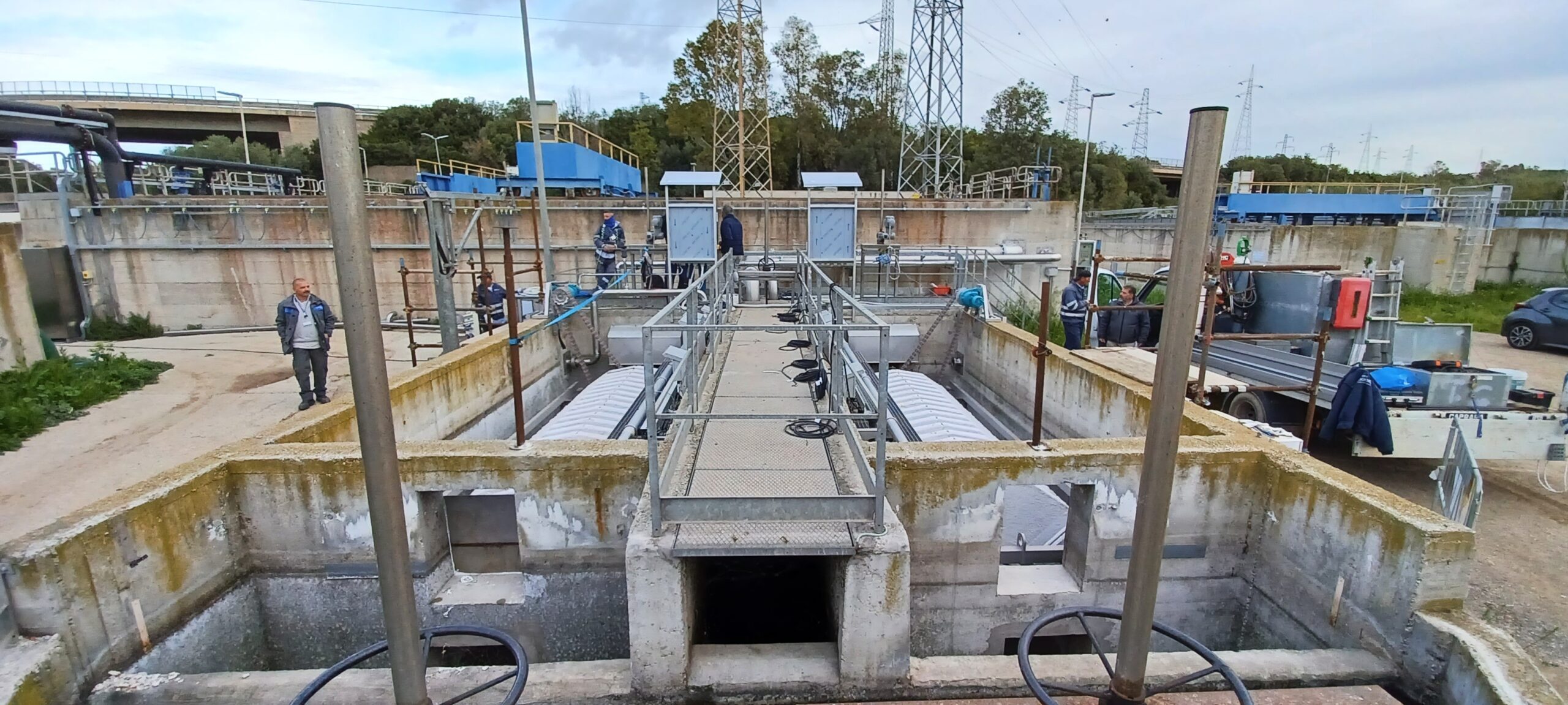

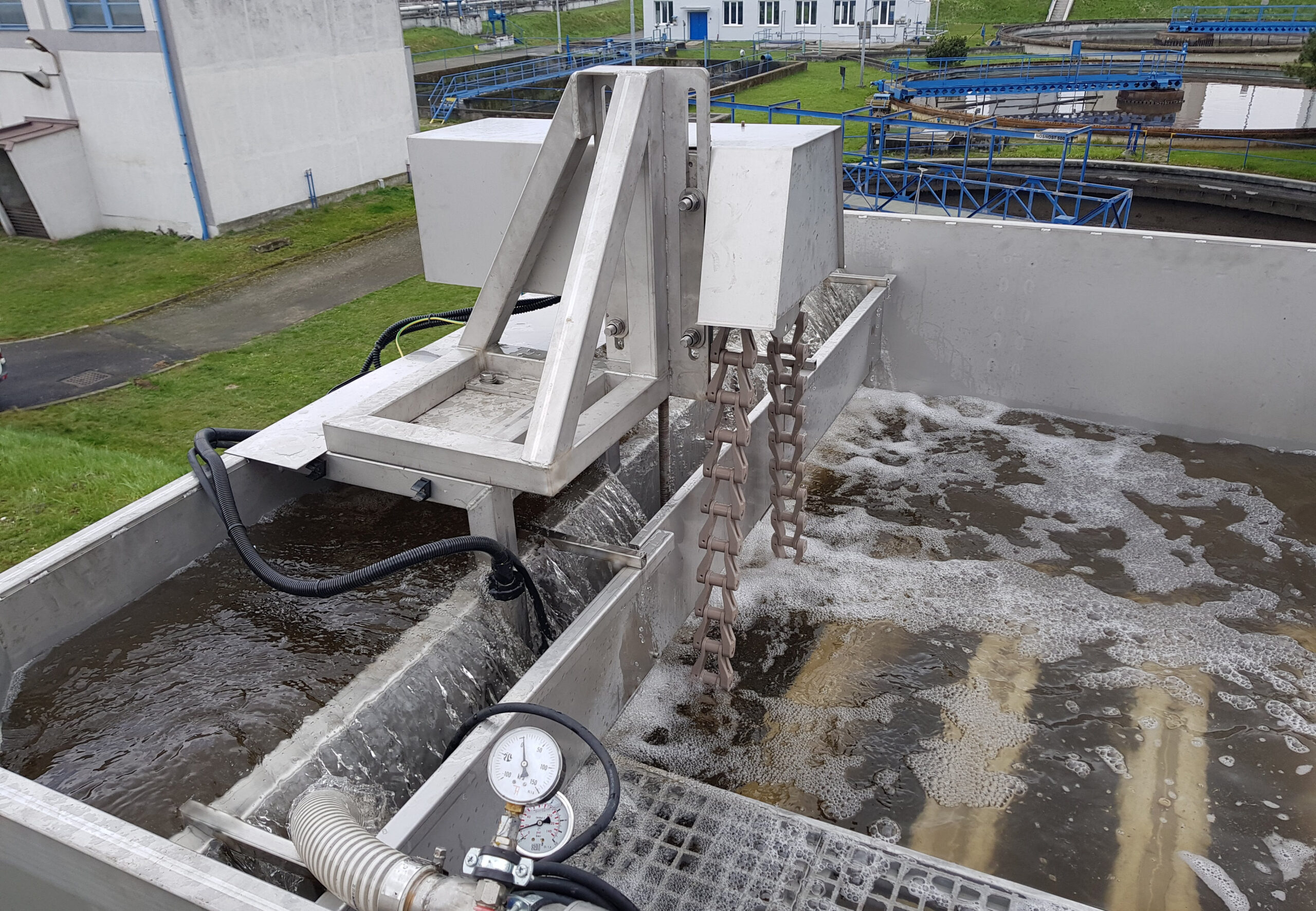

Fotky z aplikací

Filtrační princip

OUT → IN, 100 % využití filtrační plochy

Jemnost filtrační tkaniny

od 5 μm

Počet disků

2 - 6

Konstrukce

nerezová ocel AISI 304 / 316 nebo vyšší

Typ tkaniny

Pile Cloth filtrační tkanina s dlouhým vlasem

Ovládání

hladinová sonda + PLC, napojení na SCADA, časovač

Průměr disku

2,2 m

Filtrační plocha disku

6 m²

Maximální hydraulický průtok

do 2 037 m³/h

Režim provozu

kontinuální filtrace

Instalace

betonový kanál / ocelová vana

Vertikální Pile Cloth filtr pro komunální a průmyslové aplikace

Vertikální Pile Cloth filtr je vysoce výkonný diskový filtr nové generace, který využívá OUT-IN filtrační princip, speciálně vyvinutou pile tkaninu s dlouhým vlasem, možnost sedimentace v jímce filtru. Tato kombinace umožňuje extrémně efektivní odstranění nerozpuštěných látek a organických částic, a to i při vysokých hydraulických a látkových zatíženích, kde běžné filtry nejsou tak efektivní.

Filtr je navržen pro provozy, které vyžadují velkou filtrační kapacitu, malou zástavbovou plochu, nízkou energetickou náročnost a maximální provozní spolehlivost.

Je ideálním řešením pro komunální čistírny odpadních vod, průmyslové provozy a filtraci nátokových vod, kde se klade důraz na kvalitu přečištěné vody a stabilní provoz.

Komunální čistírny odpadních vod – filtr je vhodný jako

- terciární stupeň čištění – odstranění NL, snížení CHSK a BSK na odtoku, redukce fosforu až do 0,1 mg/l. Jedná se o vhodné zařízení pro splnění přísných limitů pro vypouštění do recipientů,

- kvartérní čištění – využití jako předčištění pro různé technologie odstranění PFAS. Filtr lze využít v kombinaci s dávkováním práškového aktivního uhlí jako samostatný kvartérní stupeň.

- náhrada pískové filtrace – stejný nebo vyšší výkon při dramaticky nižší energetické i prostorové náročnosti,

- filtrace v oblastech s kolísajícím hydraulickým a látkovým zatížením – stabilní výkon filtru i při náhlém zvýšení koncentrace nečistot,

- optimalizace provozu stávající ČOV – zvýšení kapacity bez rozsáhlých stavebních zásahů

Průmyslové provozy – filtr je vhodný zejména pro

- potravinářský a nápojářský průmysl
- textilní a papírenský průmysl,
- energetický a teplárenský průmysl
- akvakultura
- úpravny pitných vod

Aplikace

Výhody řešení IN-EKO TEAM

filtr s průměrem disku 2,2 m má o 1 m² větší filtrační plochu, než je obvyklé u konkurenčních zařízení
výjimečně nízká spotřeba energie
nízký OPEX
nejlepší hydraulický profil na trhu
vyšší kvalita vody na odtoku
modulární filtr navržený jako systém, který se přizpůsobí a propojí s různými potřebami ČOV
filtr je odolný vůči nárazovému zatížení Qmax a NL
velká filtrační kapacita na malé zástavbové ploše (100% ponořený systém)
minimální nutnost obsluhy
sací čerpadlo pro zpětný proplach lze instalovat buď vně nebo uvnitř nerezové nádrže (dle požadavku zákazníka)
výjimečně tichý provoz
dlouhá životnost filtrační tkaniny (bez rizika jejího protrhnutí)
kontinuální filtrace i během oplachu tkaniny
možnost sedimentace ve filtrační jímce
výborné řešení pro průmyslové aplikace
konstrukce umožňující instalaci i při nerovnosti betonových kanálů
u dvoustupňových filtračních systémů možnost kombinace s IN-OUT diskovými filtry
vzdálený monitoring – Industry 4.0

Volitelné modifikace

sací čerpadlo pro zpětný proplach lze instalovat buď vně nebo uvnitř nerezové nádrže
skládaná přepadová hrana – navyšuje kapacitu filtru
možnost modifikace dle projektu
zakrytování filtru

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

Filtrační tkanina

Filtrační tkanina s velikostí otvorů od 5 µm (mikrovlákno) až po 10 µm v různých variantách nabízející speciální složení PES/PES nebo PES/POLY.

Udržitelnost jako základ

Od návrhu až po provoz jsou naše technologie navrženy tak, aby šetřily zdroje, energii i prostor. Nejde o módní trend – udržitelnost je přirozenou součástí každého zařízení, které vyvíjíme.

Naším cílem je zajistit čistou vodu pro budoucí generace.

Technology hub

Proč IN-EKO TEAM?

IN-EKO TEAM je česká technologická společnost s vlastním vývojovým a výzkumným oddělením, a také vlastní výrobou. Navrhujeme, vyrábíme a dodáváme špičková zařízení pro čištění odpadních vod – od komunálních čistíren odpadních vod, přes průmyslové provozy až po akvakulturu.

Naše zařízení jsou vyráběna z vysoce kvalitní nerezové oceli a jsou instalována ve více než 80 zemích světa. Díky dlouholetému know-how, patentovaným řešením a preciznímu zpracování nabízíme partnerům jistotu v podobě efektivního zařízení s dlouhou životností, a také následnou servisní a obchodní podporu.

Jsme pro Vás partnerem od prvotního návrhu, přes uvedení do provozu až po následné servisní prohlídky.

O nás

Jak Vertikální Pile Cloth filtr funguje?

Znečištěná voda včetně nečistot proudí do nádrže, ve které jsou vertikálně uloženy disky Pile Cloth filtru. Disky jsou tvořeny jednotlivými filtračními segmenty, které jsou potaženy filtrační tkaninou. Celý systém je 100% ponořený. Znečištěná voda prochází filtrační tkaninou a veškeré nečistoty jsou zachyceny na jejím povrchu. Nečistoty jsou zachyceny na filtrační tkanině, průtok vody ve filtru klesá a hladina vody v nádrži postupně stoupá. Když je hladinová sonda aktivována, filtrační disky se začnou otáčet a inicializuje se čistící cyklus pomocí odsávání.

Jakmile hladina vody klesne na stanovené minimum, oplachový cyklus končí a filtrační cyklus se opakuje.

Filtrace probíhá kontinuálně bez přerušení.
